Автоматические
выключатели
Создан на базе платформ Acti9 от Schneider Electric и S200 от ABB. Сочетает в себе лучшие качества обеих серий
Универсальность и безопасность эксплуатации в любых условиях благодаря соответствию сразу двум стандартам: ГОСТ IEC 60947-2 для промышленности и ГОСТ IEC 60898-1 для жилых и коммерческих объектов
01.Увеличенное количество циклов срабатывания обеспечивает длительный срок службы устройств
02.Номинальная наибольшая
отключающая способность (Icn) ГОСТ IEC 60898-1-2020: максимальный ток короткого замыкания, который автомат может отключить без потери функциональности
03.Номинальная предельная наибольшая отключающая способность (Icu)
ГОСТ IEC 60947-2-2021: максимальное значение тока короткого замыкания, которое способен отключить автомат, отработав свою функцию защиты
04.Красный индикатор помогает с первого взгляда обнаружить аварийное срабатывание и отличить его от отключенных вручную участков, сигнализируя о коротком замыкании или перегрузке
05.Зелёный индикатор на рукояти всегда отображает фактическое состояние контактов вне зависимости от её положения, защищая от удара током в случае спекания контактов и позволяя легко определить, замкнута цепь или разомкнута
06.Инструкции, характеристики и схема подключения есть прямо на устройстве — маркировка нанесена с помощью лазерной гравировки и литья, не истираясь и не выцветая со временем даже при агрессивных внешних воздействиях
07.Возможности для самого широкого применения с точным подбором по номинальному току: например, для защиты систем видеонаблюдения или WiFi-роутеров подойдут устройства с номиналом 1–4 А, а для защиты ключевых распределительных аппаратов — устройства с номиналом от 80 А и выше
08.Корпус предусматривает монтаж в любом положении, с подачей питания как сверху, так и снизу
09.Двухпозиционные защелки
сверху и снизу для крепления на DIN-рейке ускоряют замену, повышают удобство сборки и делают возможной установку одной рукой
10.Устройства одинаково подходят для эксплуатации как в суровых зимних условиях, так и в жарком климате — конструкция и материалы выдерживают значительные термические нагрузки, продлевая срок службы аппаратов
11.Стойкость к импульсному напряжению гарантирует сохранение высоких изоляционных свойств оборудования, что особенно актуально в случае частых коммутационных перенапряжений на промышленных объектах
12.Изоляция второго класса лицевой панели устройства благодаря удвоенной длине изоляционных промежутков гарантирует безопасность оператора при коммутациях в течение всего срока службы, особенно при возникновении перенапряжений
13.Самый высокий уровень стойкости к загрязнению среди модульных выключателей — для безопасных переключений даже в сложных условиях эксплуатации
14.Двойные безопасные клеммы раздельного монтажа проводников позволяют одновременно подключать кабели и шины типа PIN — это решение для профессионалов, значительно сокращающее время сборки и количество используемых компонентов
15.Защитные изоляционные шторки на каждой из клемм предохраняют пользователя от случайного прикосновения к токоведущим частям и исключают ошибки при подключении проводников
16.Момент затяжки винтовых клемм вдвое выше требований стандарта, что обеспечивает более надёжное подключение проводников, снижает риск ослабления контактных соединений и увеличивет интервал между протяжками контактов
17.Механизм мгновенного включения предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти — это минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, продлевая срок службы всей системы
Характеристики
Основные характеристики
- Номинальный ток In, А1-63
- Согласно ГОСТ IEC 60947-2-2021
- Напряжение изоляции Ui, В переменный ток500
- Номинальное импульсное напряжение Uimp, В6 000
- Номинальная предельная наибольшая отключающая способность Icu, А (380-415 В)10 000
- Номинальная рабочая наибольшая отключающая способность Ics, А
- 1-4 A100% Icu
- 6-63 A75% Icu
- Отключение тепловой защитой. Температура калибровки50 °С
- Отключение электромагнитной защитой
- Кривая В4 In±20%
- Кривая С8 In±20%
- Кривая D12 In±20%
- Категория примененияА
- Согласно ГОСТ IEC 60898-1-2020
- Класс токоограничения3
- Номинальная наибольшая отключающая способность Icn, А6 000
- Отключающая и включающая способность одного полюса Icn1Icn1 = Icn
Прочие характеристики
- Степень защиты
- Открытая установкаIP 20
- Установка в щитеIP 40
Класс изоляции II
- Степень загрязненияIII
- Износостойкость (циклы)
- Электрическая10 000
- Механическая20 000
- Температура эксплуатации-35… +70 °С
- Температура хранения-40… +85 °С
Каталог
Systeme9 2025Модульное оборудование для критически важных объектов
Листовка
Systeme9Модульное оборудование
для критически важных объектовSysteme9
Автоматические выключатели (АВ)Автоматические выключатели Systeme9 Set
S9FN, S9FH, S9HH
Фотогалерея
Аварийный контакт (SD)

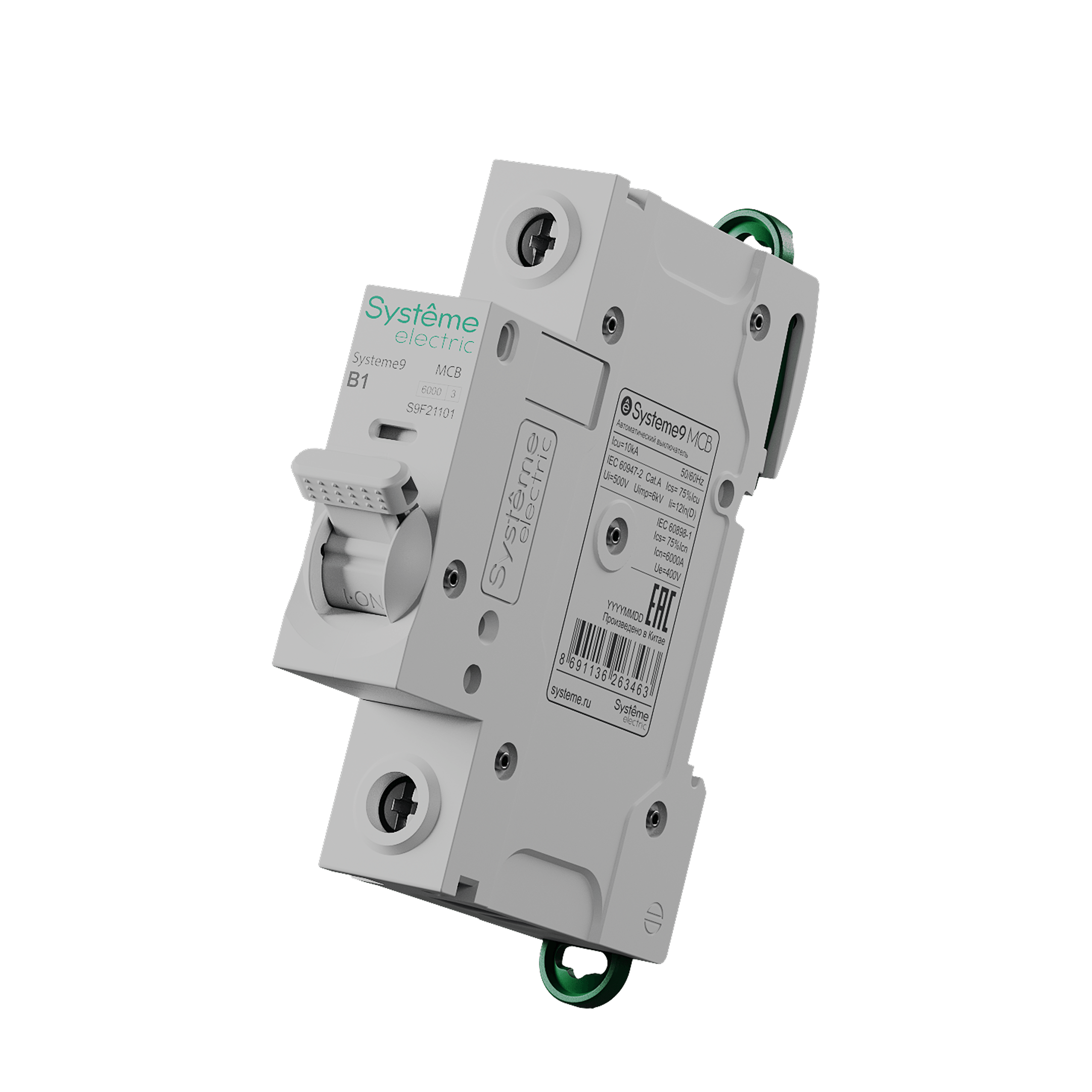

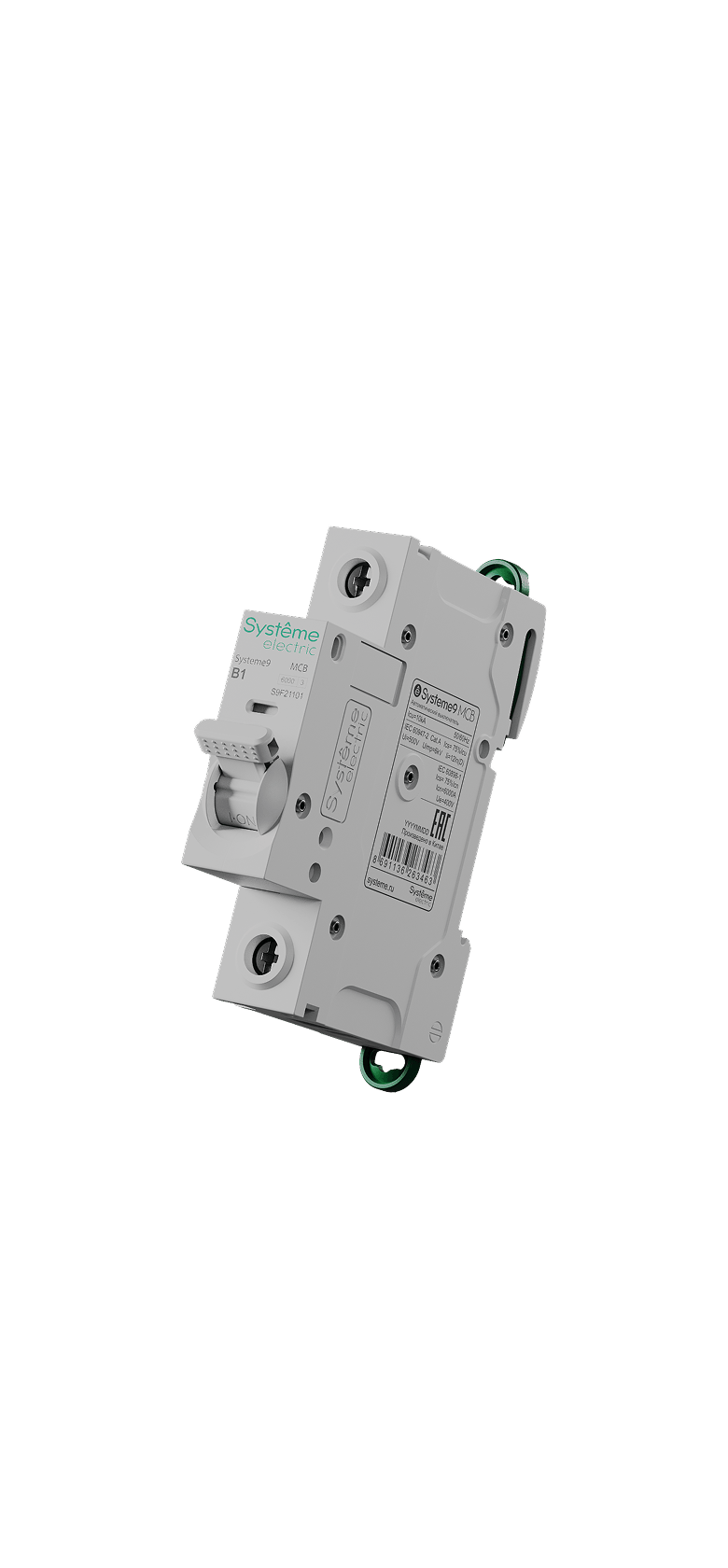

Автоматический выключатель 6кА 1P

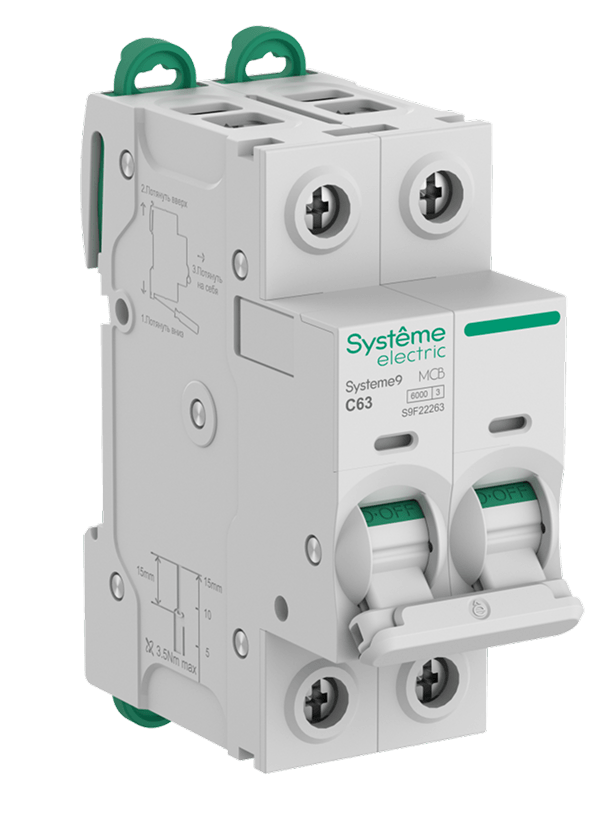

Автоматический выключатель 6кА 2P

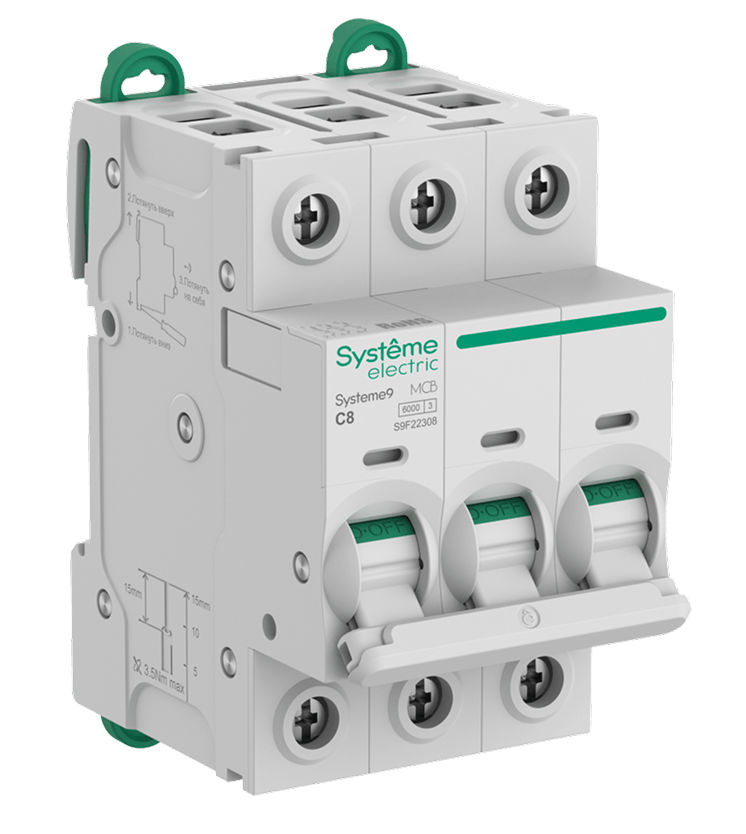

Автоматический выключатель 6кА 3P

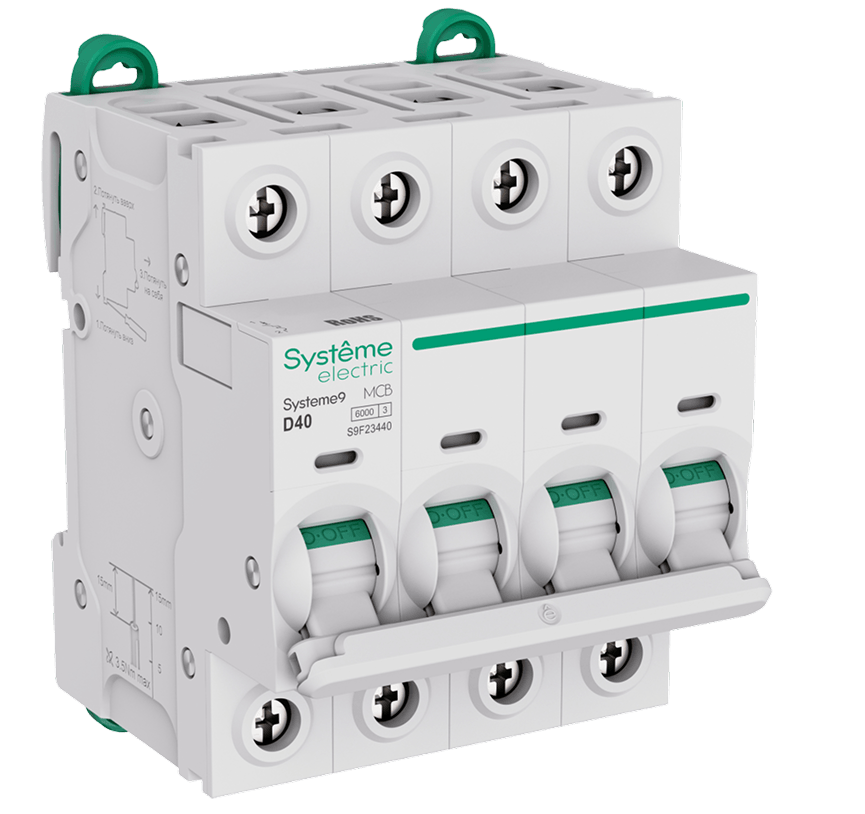

Автоматический выключатель 6кА 4P
Автоматический выключатель 10 кА 2P
Автоматический выключатель 10кА 1P
Автоматический выключатель 10кА 3P
Автоматический выключатель 10кА 4P
Автоматический выключатель дифференциального тока
Блок дифференциального тока (БДТ) 2P
Блок дифференциального тока (БДТ) 3P
Блок дифференциального тока (БДТ) 4P
Выключатель дифференциального тока 2P
Выключатель дифференциального тока 4P
Выключатель нагрузки 1P
Выключатель нагрузки 2P
Выключатель нагрузки 3P
Выключатель нагрузки 4P
Независимый расцепитель (MX)
Независимый расцепитель с контактом сигнализации положения (MX+OF)
Расцепитель максимального напряжения (MSU)
Сигнальный контакт (OF)
Видео
Синергия технологий
Испытания расцепления контакта
Испытания теплом
Испытания огнем
Как возникает и гаснет дуга
Обзор и функции АВДТ
Автоматические
выключатели
Приобретайте на маркетплейсе или у официальных партнеров
Остались вопросы?
- На нашем сайте вы сможете найти статью, где мы подробно описали нюансы выбора и установки модульных автоматических выключателей.Читать статью
- Мы подготовили статью, объясняющую особенности выключателей дифференциального тока (ВДТ или УЗО) и автоматических выключателей дифференциального тока (АВДТ или дифавтомат), которая рассказывает об их отличиях и вариантах применений.Подробнее в нашем блоге
- Разумеется, мы как производители рекомендуем пользоваться специализированным инструментом. В данном случае — динамометрической отверткой. Но если ее нет под рукой, подойдет и обычная отвертка. Однако закручивать винты клемм нужно аккуратно, без сверхусилий, чтобы не повредить аппарат. При этом нельзя допускать слишком слабой затяжки, т. к. некачественный контакт «провод — клемма» имеет повышенное сопротивление. Следовательно, это место будет перегреваться и может привести к выходу из строя прибора. Кстати, мы в нашем Telegram-канале для профессиональных электриков задали точно такой же вопрос.Читать в Telegram-канале
Величина количества циклов фактически определяет ресурс работы оборудования, который, в свою очередь, определяется его конструкцией и материалами. Серия модульного оборудования Systeme9 может похвастаться одними из самых высоких показателей в своем классе:
- Автоматические выключатели (S9FN, S9FH и S9HH): без электричества — 20 тыс., с электричеством — 10 тыс.
- Автоматические выключатели дифференциального тока (АВДТ или дифавтомат): без электричества — 20 тыс., с электричеством — 10 тыс.
- Выключатели дифференциального тока (ВДТ или УЗО): без электричества - 20 тыс., с электричеством — 15 тыс. для аппаратов ≤ 63 А и 10 тыс. для аппаратов ≥ 80 А.
- Блоки дифференциального тока (Vigi): без электричества — 20 тыс., с электричеством — 10 тыс.
- Выключатели нагрузки: без электричества — 20 тыс., с электричеством — 15 тыс. (аппараты на 16–63 A), 10 тыс. (аппараты на 80 и 100 A) и 2,5 тыс. (аппараты на 125 A).
- Да, разумеется. Следите за нашими новостями в официальном Telegram-каналеSysteme Electric
- Питающий фазный и нулевой провода могут подключаться с любой стороны автоматического выключателя, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут подключаться с любой стороны АВДТ, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут подключаться с любой стороны ВДТ (УЗО), но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Да, клемма для подключения нейтрального проводника (N) у АВДТ и ВДТ расположена слева, т. к. это упрощает кабель-менеджмент в щите и предоставляет больше возможностей при сборке щита.
- Питающий фазный и нулевой провода могут подключаться с любой стороны выключателя нагрузки, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Назначение выключателя нагрузки — обеспечивать механический разрыв цепи, который производится вручную. Автоматический выключатель (автомат) также может выполнять роль расцепителя цепи, однако его главное назначение — защита энергосистемы от токов короткого замыкания и перегрузки.
- Все аппараты серии Systeme9 можно устанавливать в любом положении. Однако рекомендуется устанавливать модульное оборудование в «нормальном» вертикальном положении, т. к. это не вызовет путаницы при обслуживании и эксплуатации, особенно в электротехнических щитах с большим числом компонентов.
- Установка модульного оборудования на улице возможна при условии обеспечения требований ПУЭ. Для такого монтажа мы рекомендуем использовать специальные электротехнические металлические шкафы, которые имеют требуемый уровень IP — защиты от воздействия пыли и влаги.
- Документация для каждого аппарата приведена на этом сайте в разделе «Характеристики». Также в комплекте к каждому изделию прилагается инструкция по монтажу и эксплуатации.
- Обе серии модульного оборудования сделаны на одной платформе и производятся на одном заводе в Китае. Однако у серии Systeme9 есть несколько технических преимуществ, т. к. при ее разработке за основу взяли сразу две линейки модульного оборудования: Acti9 (Schneider Electric) и S200 (АВВ).
- Применительно к линейке модульного оборудования Systeme9 двойная сертификация — это соответствие устройств серии сразу двум стандартам: ГОСТ IEC 60947-2 для промышленности и ГОСТ IEC 60898-1 для жилых и коммерческих объектов. Это гарантирует универсальность применения и безопасность в любых условиях эксплуатации. Не секрет, что к промышленному оборудованию предъявляются повышенные требования по сравнению с бытовым. Для модульного оборудования это номинальная наибольшая отключающая способность (Icn) по ГОСТ IEC 60898-1-2020, номинальная предельная наибольшая отключающая способность (Icu) по ГОСТ IEC 60947-2-2021, номинальная рабочая наибольшая отключающая способность (Ics) по ГОСТ IEC 60947-2-2021, износостойкость и класс изоляции.
- К счастью, нет. На Systeme9 гребенчатую шину снимать со всей группы не нужно. Клеммы с фиксацией и особая геометрия корпуса позволяют изъять, к примеру, автоматический выключатель из группы, не высвобождая остальные аппараты от гребенки. У нас есть видео на эту тему.Смотреть видео
- Представьте, произошла аварийная ситуация, АВДТ выполнил свою защитную роль и отключил отходящую линию. Теперь нужно понять, что стало причиной аварии — короткое замыкание между фазным и нулевым проводником или замыкание на землю. О первом вам скажет красный индикатор сработавшего АВДТ, о втором — синий.
- Это зеленый флажок на рукояти модульного аппарата, который позволяет легко определить, замкнута ли цепь или разомкнута. Нет индикатора даже при опущенной рукояти — значит, цепь по-прежнему не разомкнута (например, произошло спекание контактов). Все для вашей безопасности!
