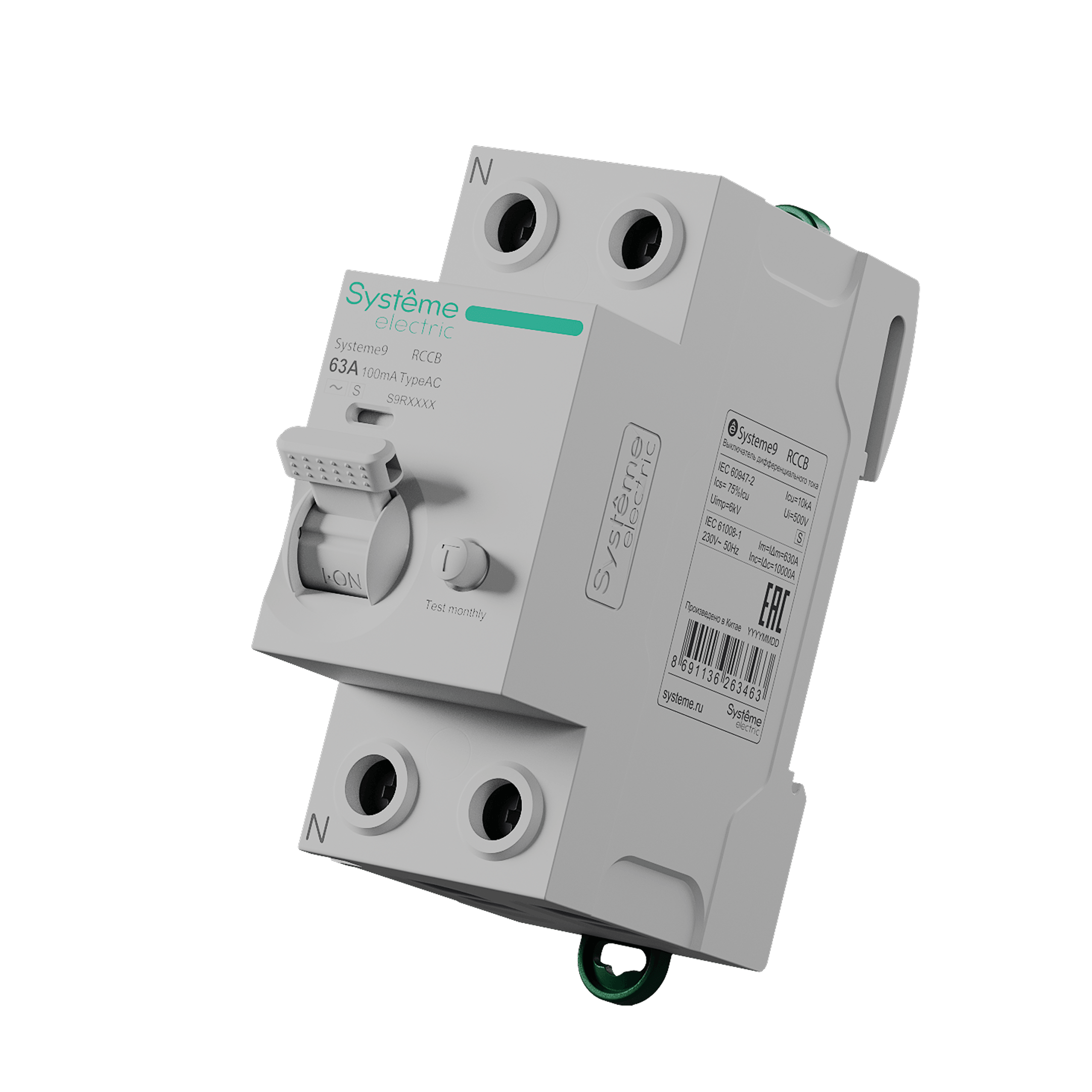

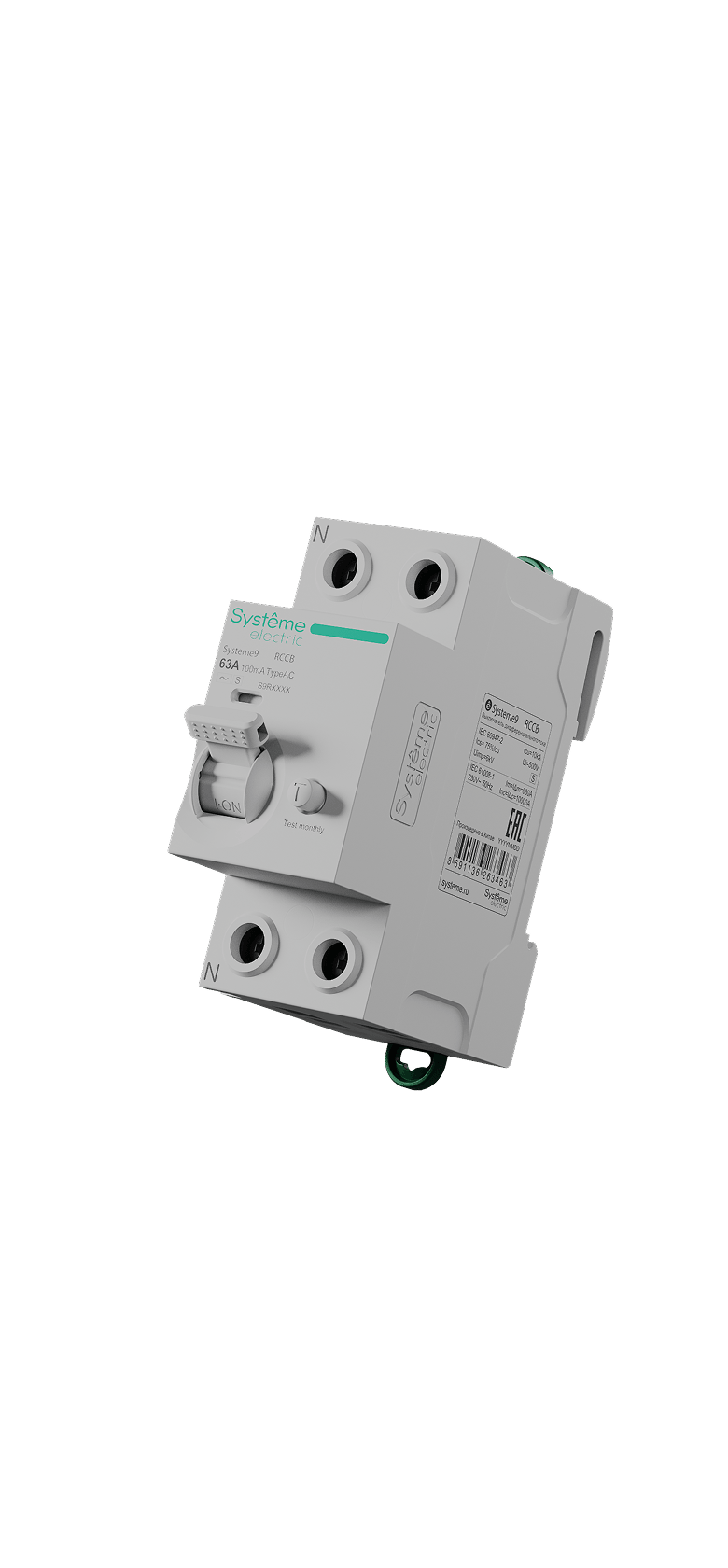

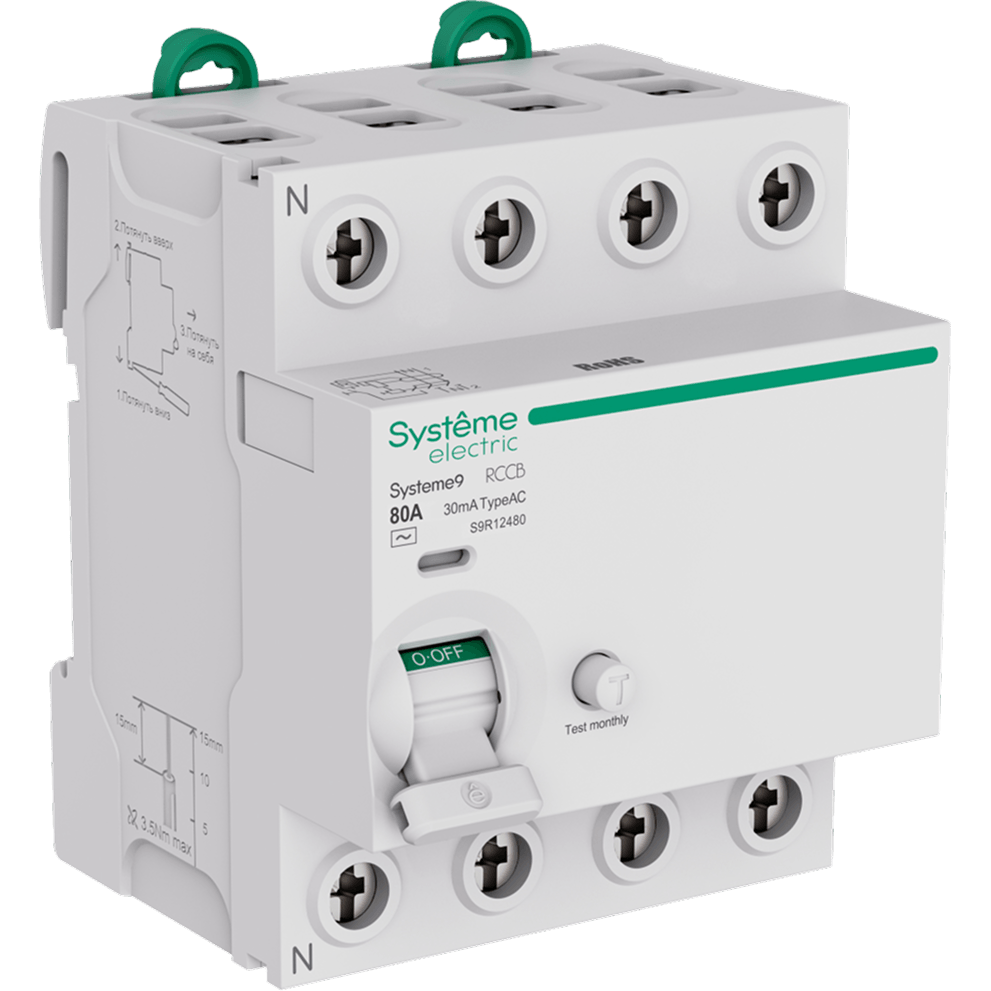

Выключатели
дифференциального тока

Создан на базе платформ Acti9 от Schneider Electric и S200 от ABB. Сочетает в себе лучшие качества обеих серий

Увеличенное количество циклов срабатывания обеспечивает длительный срок службы устройств

20 000

Механических циклов

до15 000

Электрических циклов

Синий индикатор помогает с первого взгляда обнаружить аварийное срабатывание и отличить его от отключенных вручную участков, сигнализируя о появлении тока утечки

Индикация срабатывания при появлении тока утечки (ВДТ)

Максимальный ток КЗ, который ВДТ/УЗО может выдержать, не разрушаясь, пока автоматический выключатель отключает аварию

10 000 А

Зелёный индикатор на рукояти всегда отображает фактическое состояние контактов вне зависимости от её положения, защищая от удара током в случае спекания контактов и позволяя легко определить, замкнута цепь или разомкнута

Индикация реального положения контактной группы (ВДТ)

Инструкции, характеристики и схема подключения есть прямо на устройстве — маркировка нанесена с помощью лазерной гравировки и литья, не истираясь и не выцветая со временем даже при агрессивных внешних воздействиях

Двухпозиционные защелки
сверху и снизу для крепления на DIN-рейке ускоряют замену, повышают удобство сборки и делают возможной установку одной рукой

×2

Корпус предусматривает монтаж в любом положении, с подачей питания как сверху, так и снизу

360°

универсальный монтаж

Устройства одинаково подходят для эксплуатации как в суровых зимних условиях, так и в жарком климате — конструкция и материалы выдерживают значительные термические нагрузки, продлевая срок службы аппаратов

−25...+60 °C

Расширенный температурный диапазон

Стойкость к импульсному напряжению гарантирует сохранение высоких изоляционных свойств оборудования, что актуально в случае частых коммутационных перенапряжений на промышленных объектах

6 кВ

Клемма для подключения нейтрального проводника (N) расположена слева, что упрощает кабель-менеджмент в щите и предоставляет больше возможностей при его сборке

Благодаря электромеханической конструкции, работоспособность устройства не зависит от наличия питания: ВДТ обеспечивает должную защиту даже при обрыве нейтрали или падении напряжения

Увеличенный момент затяжки винтовых клемм обеспечивает более надёжное и стабильное соединение проводников, снижая риск ослабления контактов и предотвращая возможные аварии в результате перегрева ослабленного контакта

3,5Н·м

Двойные безопасные клеммы раздельного монтажа проводников позволяют одновременно подключать кабели и шины типа PIN — это решение для профессионалов, значительно сокращающее время сборки и количество используемых компонентов

на15–20%

сокращается время монтажа щита

Защитные изоляционные шторки на каждой из клемм предохраняют пользователя от случайного прикосновения к токоведущим частям и исключают ошибки при подключении проводников

2 ×

защитные шторки на всех клеммах

Механизм мгновенного включения предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти — это минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, продлевая срок службы всей системы

Характеристики

Основные характеристики

Номинальный ток In, А
16-100
Согласно ГОСТ IEC 60947-2-2021
Напряжение изоляции Ui, В переменный ток
500
Номинальное импульсное напряжение Uimp, В
4 000
Согласно ГОСТ IEC 61009-1-2020
Номинальная наибольшая отключающая способность Icn, А
6 000
Дифференциальная включающая и отключающая способность I∆m, А
500
Номинальная предельная наибольшая отключающая способность Icu, А (380-415 В)
10 000
Отключение тепловой защитой. Температура калибровки
30°С
Отключение электромагнитной защитой
- Кривая В
  3… 5 In
- Кривая С
  5… 10 In
Импульсный ток (8/20 мкс), выдерживаемый без срабатывания, А
- Тип АС
  250 (имп.)
- Тип А
  250 (имп.)
Класс токоограничения
3
Номинальный отключающий дифференциальный ток I∆n, мА
10, 30, 100, 300

Прочие характеристики

Степень защиты
- Открытая установка
  IP 20
- Установка в щите
  IP 40
  Класс изоляции II
Степень загрязнения
III
Износостойкость (циклы)
- Электрическая
  10 000
- Механическая
  20 000
Температура эксплуатации
- Тип АС
  -5… +60 °С
- Тип А
  -25… +60 °С
Температура хранения
-40… +85 °С

Выключатели дифференциального тока S9R защищает людей от поражения электрическим током при прямом (10 и 30 мА) и косвенном (100 и 300 мА) прикосновениях из-за токов утечки на землю, а также выполняет функцию защиты электроустановок от риска возгорания (300 мА); при этом блок S9R типа S имеет выдержку времени для обеспечения селективности с нижестоящими устройствами дифференциальной защиты
