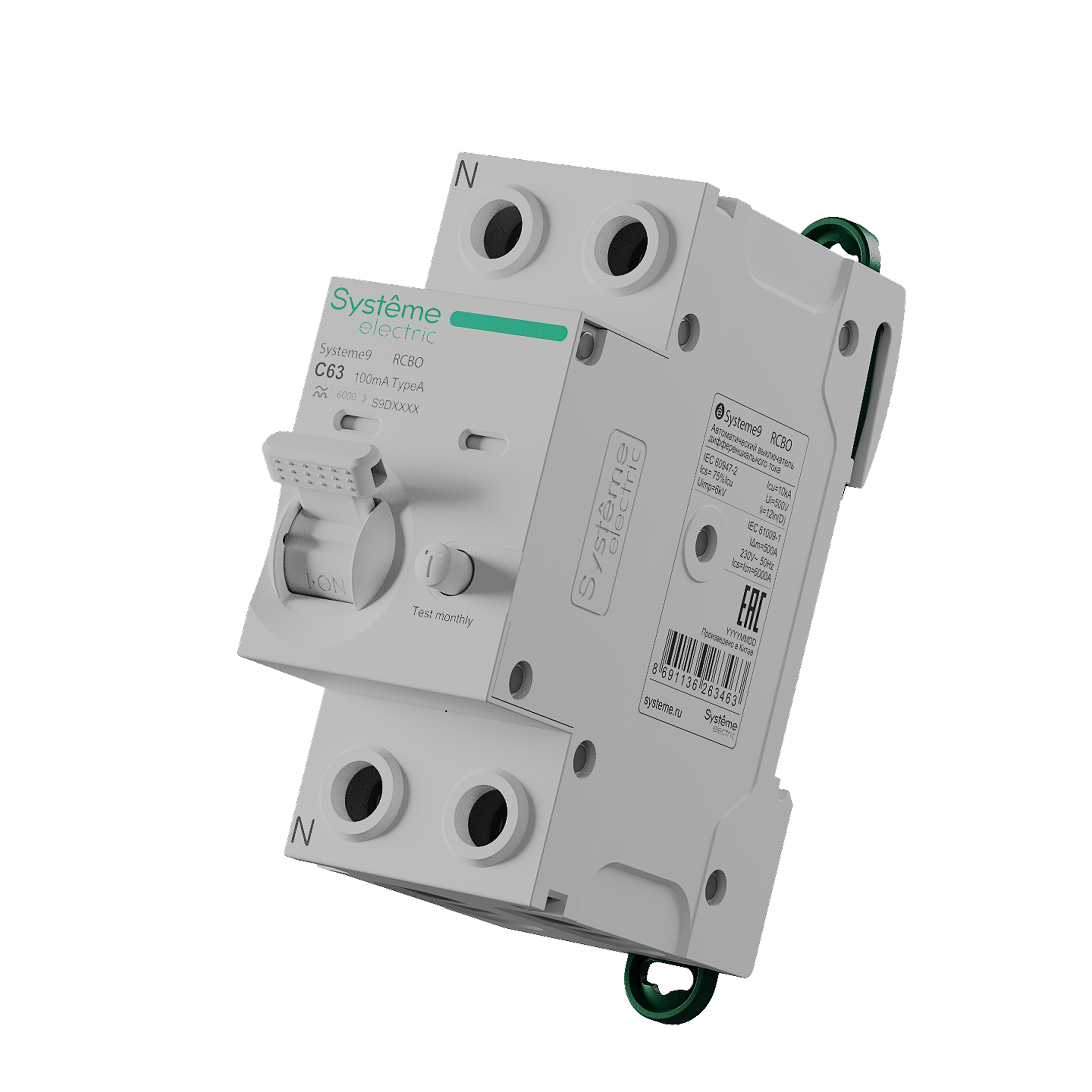

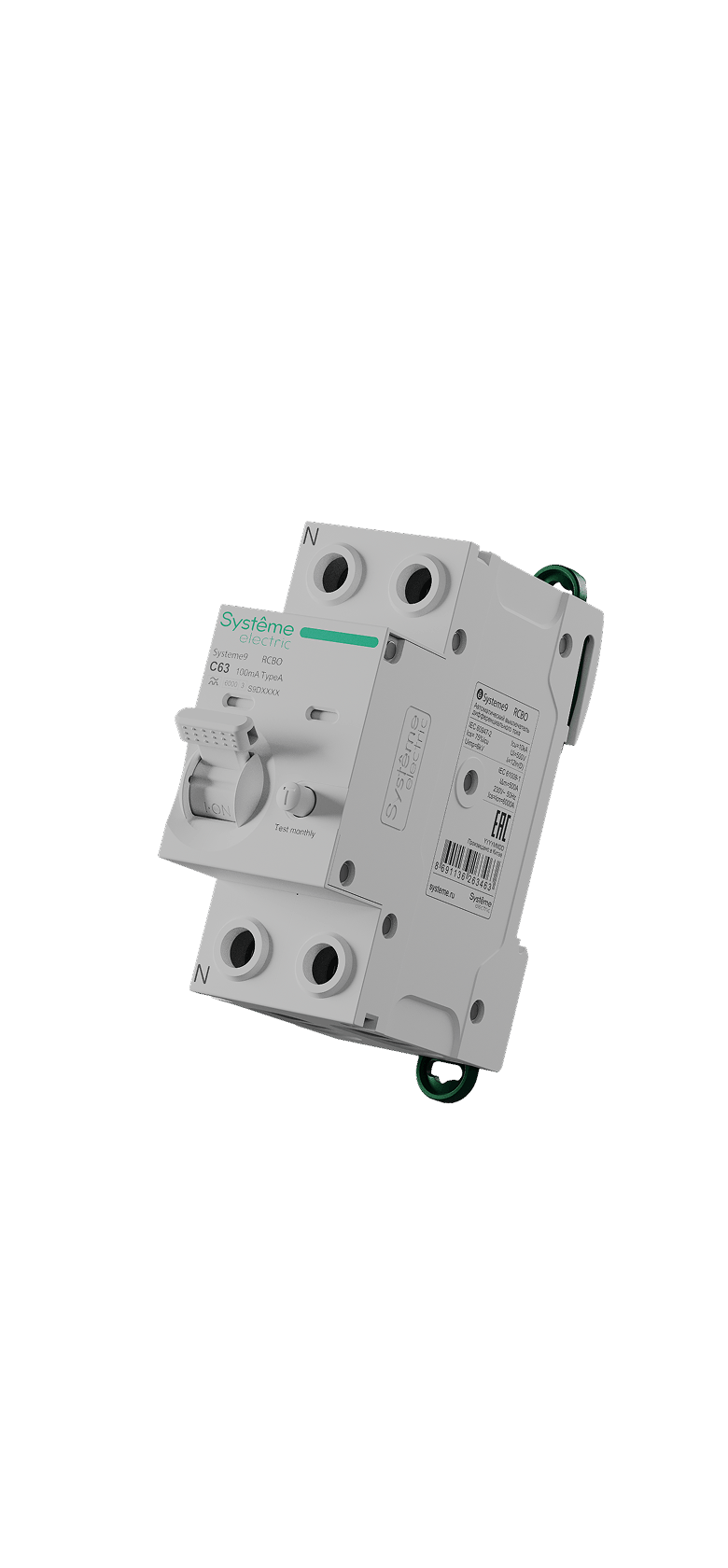

Автоматические
выключатели
дифференциального
тока

Создан на базе платформ Acti9 от Schneider Electric и S200 от ABB. Сочетает в себе лучшие качества обеих серий

Увеличенное количество циклов срабатывания обеспечивает длительный срок службы устройств

20 000

Механических циклов

10 000

Электрических циклов

Номинальная наибольшая отключающая способность (Icn) — максимальный ток короткого замыкания, который автомат может отключить без потери функциональности

6 000 А

Синий индикатор помогает с первого взгляда обнаружить аварийное срабатывание и отличить его от отключенных вручную участков, сигнализируя о появлении тока утечки

Индикация срабатывания при появлении тока утечки (АВДТ)

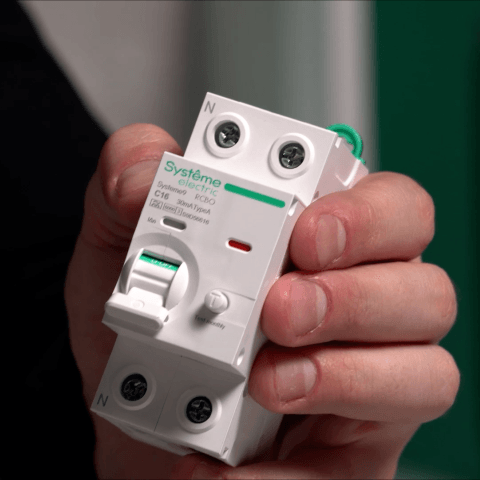

Красный индикатор помогает с первого взгляда обнаружить аварийное срабатывание и отличить его от отключенных вручную участков, сигнализируя о коротком замыкании или перегрузке

Индикация срабатывания при возникновении КЗ или перегрузки (АВДТ)

Зелёный индикатор на рукояти всегда отображает фактическое состояние контактов вне зависимости от её положения, защищая от удара током в случае спекания контактов и позволяя легко определить, замкнута цепь или разомкнута

Кружок Индикация реального положения контактной группы (АВДТ)

Инструкции, характеристики и схема подключения есть прямо на устройстве — маркировка нанесена с помощью лазерной гравировки и литья, не истираясь и не выцветая со временем даже при агрессивных внешних воздействиях

Двухпозиционные защелки
сверху и снизу для крепления на DIN-рейке ускоряют замену, повышают удобство сборки и делают возможной установку одной рукой

×2

Устройства одинаково подходят для эксплуатации как в суровых зимних условиях, так и в жарком климате — конструкция и материалы выдерживают значительные термические нагрузки, продлевая срок службы аппаратов

−25...+60 °C

Расширенный температурный диапазон

Стойкость к импульсному напряжению гарантирует сохранение высоких изоляционных свойств оборудования, что актуально в случае частых коммутационных перенапряжений на промышленных объектах

4 кВ

Корпус предусматривает монтаж в любом положении, с подачей питания как сверху, так и снизу

360°

универсальный монтаж

Клемма для подключения нейтрального проводника (N) расположена слева, что упрощает кабель-менеджмент в щите и предоставляет больше возможностей при его сборке

Благодаря электромеханической конструкции, работоспособность устройства не зависит от наличия питания: АВДТ обеспечивает должную защиту даже при обрыве нейтрали или падении напряжения

Увеличенный момент затяжки винтовых клемм обеспечивает более надёжное и стабильное соединение проводников, снижая риск ослабления контактов и предотвращая возможные аварии в результате перегрева такого контакта

3,5Н·м

Двойные безопасные клеммы раздельного монтажа проводников позволяют одновременно подключать кабели и шины типа PIN — это решение для профессионалов, значительно сокращающее время сборки и количество используемых компонентов

на15–20%

сокращается время монтажа щита

Защитные изоляционные шторки на каждой из клемм предохраняют пользователя от случайного прикосновения к токоведущим частям и исключают ошибки при подключении проводников

2 ×

защитные шторки на всех клеммах

Механизм мгновенного включения предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти — это минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, продлевая срок службы всей системы

Характеристики

Основные характеристики

Номинальный ток In, А
4-40
Согласно ГОСТ IEC 60947-2-2021
Напряжение изоляции Ui, В переменный ток
500
Номинальное импульсное напряжение Uimp, В
4 000
Согласно ГОСТ IEC 61009-1-2020
Номинальная наибольшая отключающая способность Icn (230 В), А
6 000
Дифференциальная включающая и отключающая способность I∆m, А
500
Отключение тепловой защитой. Температура калибровки
30 °С
Отключение электромагнитной защитой
- Кривая В
  3… 5 In
- Кривая С
  5… 10 In
Импульсный ток (8/20 мкс), выдерживаемый без срабатывания, А
- Тип АС
  250 (имп.)
- Тип А
  250 (имп.)
Класс токоограничения
3
Номинальный отключающий дифференциальный ток I∆n, мА
10, 30, 100, 300

Прочие характеристики

Степень защиты
- Открытая установка
  IP 20
- Установка в щите
  IP 40
  Класс изоляции II
Степень загрязнения
III
Износостойкость (циклы)
- Электрическая
  10 000
- Механическая
  20 000
Температура эксплуатации
- Тип АС
  -5… +60 °С
- Тип А
  -25… +60 °С
Температура хранения
-40… +85 °С

Автоматические выключатели дифференциального тока (АВДТ, дифавтоматы) S9D сочетают в себе функции защиты от токов утечки на землю и защиты от сверхтоков: устройства 10 и 30 мА защищают людей от поражения электрическим током при прямом прикосновении, а устройства 100 и 300 мА — при косвенном при возникновении токов утечки на землю; также S9D выполняет функцию защиты от сверхтоков — короткого замыкания или перегрузки цепи; индикация аварийного отключения по сверхтоку обозначается красным флажком одного из индикаторов состояния, а аварийного отключения при возникновении тока утечки — синим флажком второго индикатора состояния
