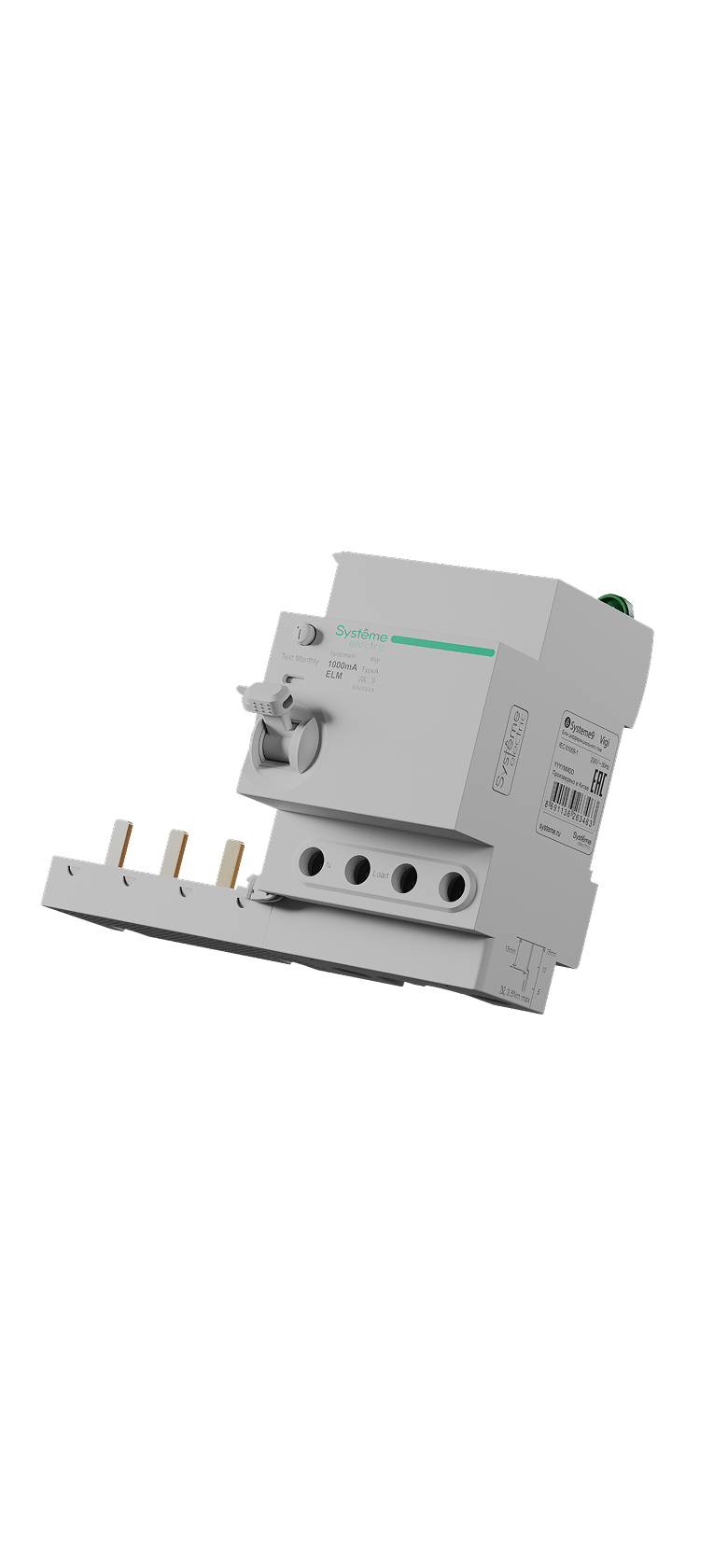

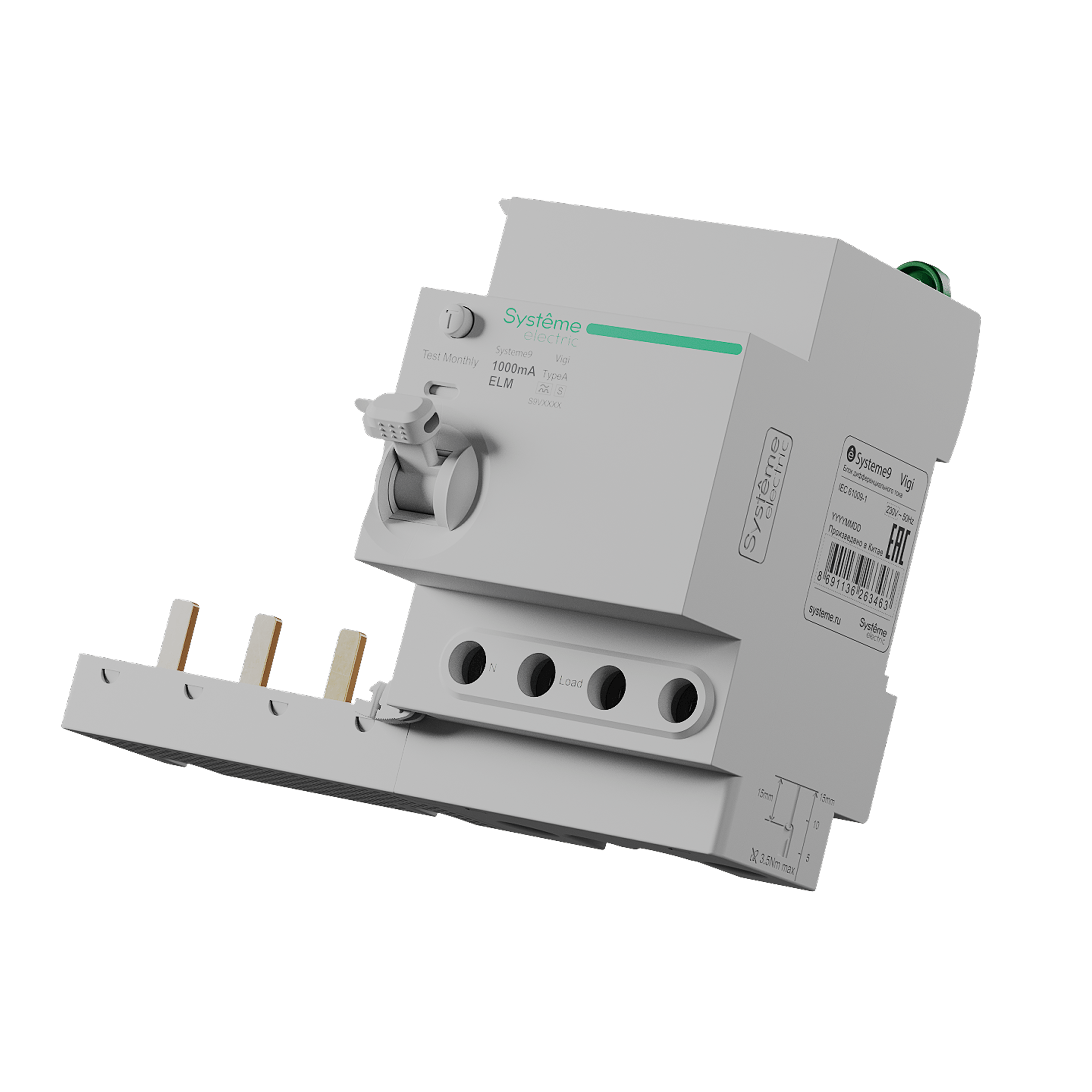

Дифференциальные
блоки
Создан на базе платформ Acti9 от Schneider Electric и S200 от ABB. Сочетает в себе лучшие качества обеих серий
01.Увеличенное количество циклов срабатывания обеспечивает длительный срок службы устройств

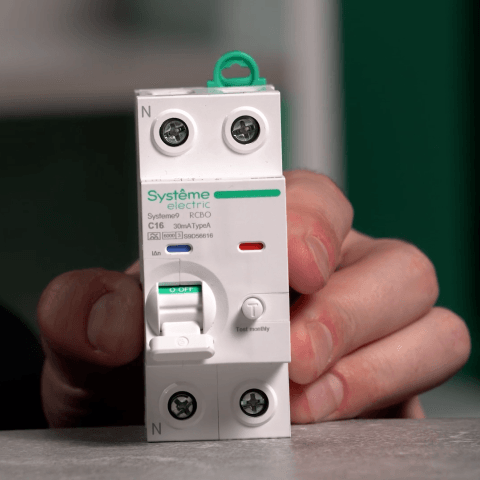

02.Синий индикатор помогает с первого взгляда обнаружить аварийное срабатывание и отличить его от отключенных вручную участков, сигнализируя о появлении тока утечки
03.Характеристики есть прямо на устройстве — маркировка нанесена с помощью лазерной гравировки и литья, не истираясь и не выцветая со временем даже при агрессивных внешних воздействиях

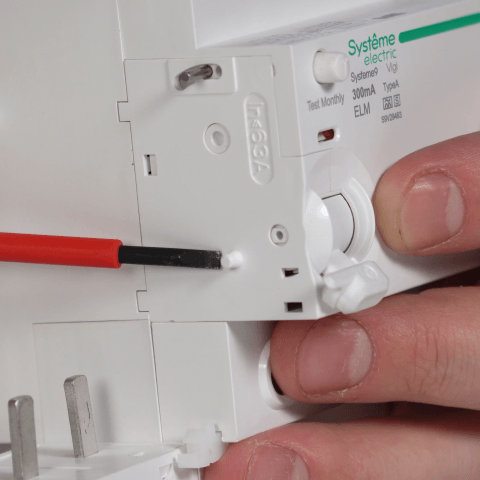

04.Благодаря специальному пину, на платформу невозможно установить выключатель с более высоким номинальным током, чем способен выдержать дифференциальный блок
05.Устройства одинаково подходят для эксплуатации как в суровых зимних условиях, так и в жарком климате — конструкция и материалы выдерживают значительные термические нагрузки, продлевая срок службы аппаратов
Тип А от -25° C до +60° C
06.Стойкость к импульсному напряжению гарантирует сохранение высоких изоляционных свойств оборудования, что актуально в случае частых коммутационных перенапряжений на промышленных объектах
07.Максимальный ток КЗ, который ВДТ/УЗО может выдержать, не разрушаясь, пока автоматический выключатель отключает аварию
08.Корпус предусматривает монтаж в любом положении, с подачей питания как сверху, так и снизу
09.Механизм мгновенного включения предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти — это минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, продлевая срок службы всей системы
Характеристики
Основные характеристики
- Номинальный ток In, А25, 63
- Согласно ГОСТ IEC 60947-2-2021
- Напряжение изоляции Ui, В переменный ток500
- Номинальное импульсное напряжение Uimp, В6 000
- Согласно ГОСТ IEC 61008-1-2020
- Дифференциальная включающая и отключающая способность I∆m, А1 000
- Номинальный условный ток короткого замыкания Icn/ I∆c, (с авт. выключателем Systeme9)равен току отключения
авт. выключателя - Импульсный ток (8/20 мкс), выдерживаемый без срабатывания, А
- Тип АС и А (неселективные)250 (имп.)
- Тип АС и А (селективные)3 000 (имп.)
- Номинальный отключающий дифференциальный ток I∆n, мА10, 30, 100, 300
Прочие характеристики
- Степень защиты
- Открытая установкаIP 20
- Установка в щитеIP 40
Класс изоляции II
- Степень загрязненияIII
- Износостойкость (циклы)
- Электрическая10 000
- Механическая20 000
- Температура эксплуатации
- Тип АС-5… +60 °С
- Тип А-25… +60 °С
- Температура хранения-40… +85 °С
Каталог
Systeme9 2025Модульное оборудование для критически важных объектов
Листовка
Systeme9Модульное оборудование
для критически важных объектовSysteme9
Дифференциальные блоки (Vigi)Дифференциальные блоки
Systeme9 Set S9V
Фотогалерея
Аварийный контакт (SD)
Автоматический выключатель 6кА 1P
Автоматический выключатель 6кА 2P
Автоматический выключатель 6кА 3P
Автоматический выключатель 6кА 4P
Автоматический выключатель 10 кА 2P
Автоматический выключатель 10кА 1P
Автоматический выключатель 10кА 3P
Автоматический выключатель 10кА 4P
Автоматический выключатель дифференциального тока

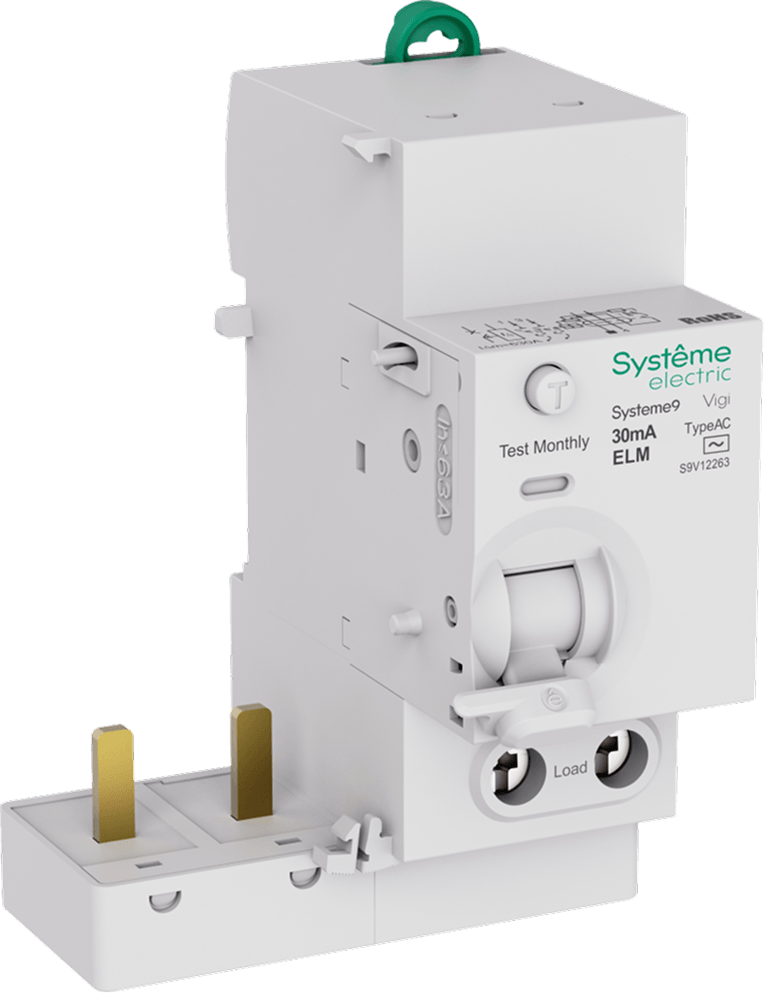

Блок дифференциального тока (БДТ) 2P

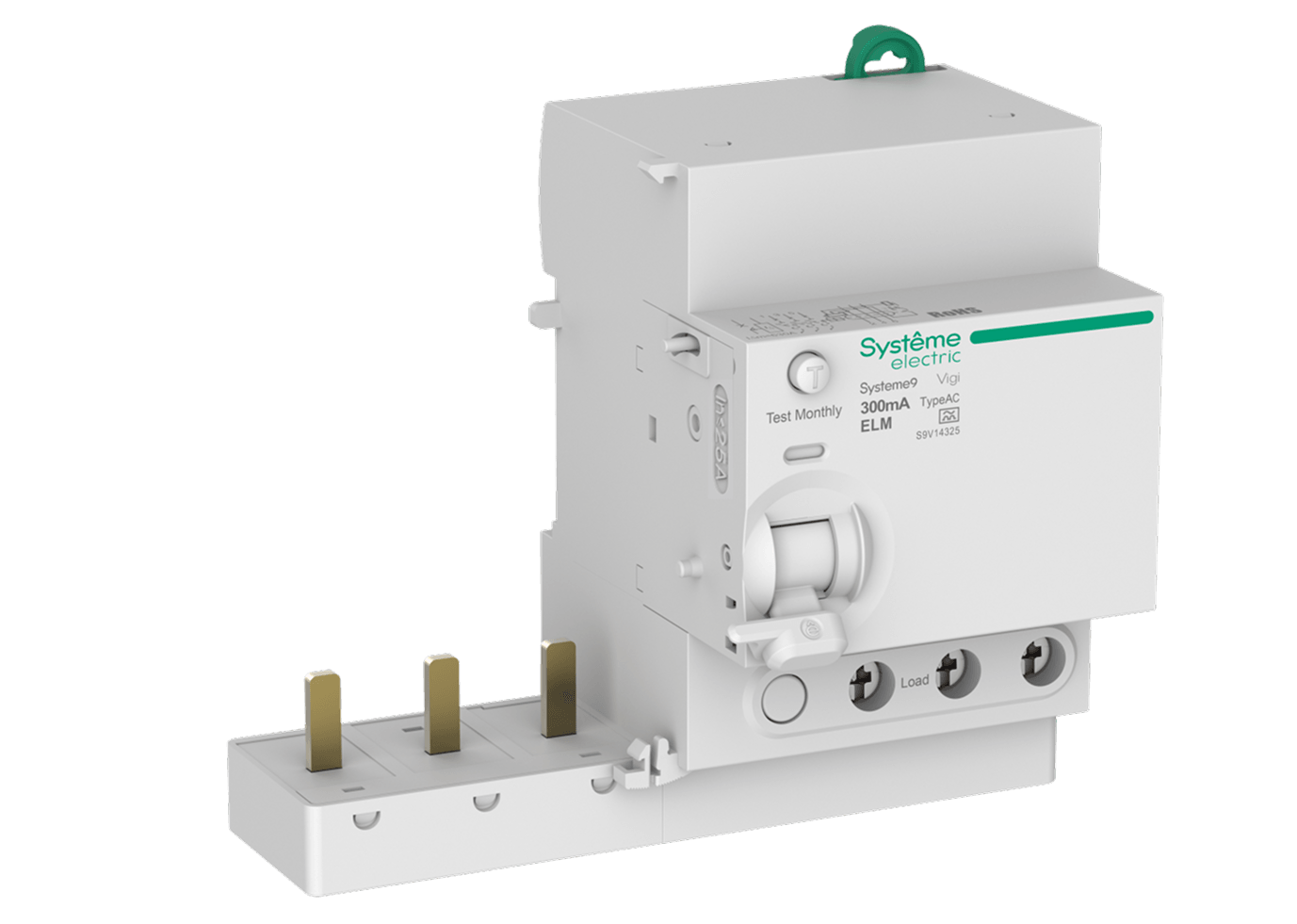

Блок дифференциального тока (БДТ) 3P
Блок дифференциального тока (БДТ) 4P
Выключатель дифференциального тока 2P
Выключатель дифференциального тока 4P
Выключатель нагрузки 1P
Выключатель нагрузки 2P
Выключатель нагрузки 3P
Выключатель нагрузки 4P
Независимый расцепитель (MX)
Независимый расцепитель с контактом сигнализации положения (MX+OF)
Расцепитель максимального напряжения (MSU)
Сигнальный контакт (OF)
Видео
Синергия технологий
Испытания расцепления контакта
Испытания теплом
Испытания огнем
Как возникает и гаснет дуга
Обзор и функции АВДТ
Дифференциальные
блоки
Приобретайте на маркетплейсе или у официальных партнеров
Остались вопросы?
- На нашем сайте вы сможете найти статью, где мы подробно описали нюансы выбора и установки модульных автоматических выключателей.Читать статью
- Мы подготовили статью, объясняющую особенности выключателей дифференциального тока (ВДТ или УЗО) и автоматических выключателей дифференциального тока (АВДТ или дифавтомат), которая рассказывает об их отличиях и вариантах применений.Подробнее в нашем блоге
- Разумеется, мы как производители рекомендуем пользоваться специализированным инструментом. В данном случае — динамометрической отверткой. Но если ее нет под рукой, подойдет и обычная отвертка. Однако закручивать винты клемм нужно аккуратно, без сверхусилий, чтобы не повредить аппарат. При этом нельзя допускать слишком слабой затяжки, т. к. некачественный контакт «провод — клемма» имеет повышенное сопротивление. Следовательно, это место будет перегреваться и может привести к выходу из строя прибора. Кстати, мы в нашем Telegram-канале для профессиональных электриков задали точно такой же вопрос.Читать в Telegram-канале
Величина количества циклов фактически определяет ресурс работы оборудования, который, в свою очередь, определяется его конструкцией и материалами. Серия модульного оборудования Systeme9 может похвастаться одними из самых высоких показателей в своем классе:
- Автоматические выключатели (S9FN, S9FH и S9HH): без электричества — 20 тыс., с электричеством — 10 тыс.
- Автоматические выключатели дифференциального тока (АВДТ или дифавтомат): без электричества — 20 тыс., с электричеством — 10 тыс.
- Выключатели дифференциального тока (ВДТ или УЗО): без электричества - 20 тыс., с электричеством — 15 тыс. для аппаратов ≤ 63 А и 10 тыс. для аппаратов ≥ 80 А.
- Блоки дифференциального тока (Vigi): без электричества — 20 тыс., с электричеством — 10 тыс.
- Выключатели нагрузки: без электричества — 20 тыс., с электричеством — 15 тыс. (аппараты на 16–63 A), 10 тыс. (аппараты на 80 и 100 A) и 2,5 тыс. (аппараты на 125 A).
- Да, разумеется. Следите за нашими новостями в официальном Telegram-каналеSysteme Electric
- Питающий фазный и нулевой провода могут подключаться с любой стороны автоматического выключателя, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут подключаться с любой стороны АВДТ, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут подключаться с любой стороны ВДТ (УЗО), но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Да, клемма для подключения нейтрального проводника (N) у АВДТ и ВДТ расположена слева, т. к. это упрощает кабель-менеджмент в щите и предоставляет больше возможностей при сборке щита.
- Питающий фазный и нулевой провода могут подключаться с любой стороны выключателя нагрузки, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Назначение выключателя нагрузки — обеспечивать механический разрыв цепи, который производится вручную. Автоматический выключатель (автомат) также может выполнять роль расцепителя цепи, однако его главное назначение — защита энергосистемы от токов короткого замыкания и перегрузки.
- Все аппараты серии Systeme9 можно устанавливать в любом положении. Однако рекомендуется устанавливать модульное оборудование в «нормальном» вертикальном положении, т. к. это не вызовет путаницы при обслуживании и эксплуатации, особенно в электротехнических щитах с большим числом компонентов.
- Установка модульного оборудования на улице возможна при условии обеспечения требований ПУЭ. Для такого монтажа мы рекомендуем использовать специальные электротехнические металлические шкафы, которые имеют требуемый уровень IP — защиты от воздействия пыли и влаги.
- Документация для каждого аппарата приведена на этом сайте в разделе «Характеристики». Также в комплекте к каждому изделию прилагается инструкция по монтажу и эксплуатации.
- Обе серии модульного оборудования сделаны на одной платформе и производятся на одном заводе в Китае. Однако у серии Systeme9 есть несколько технических преимуществ, т. к. при ее разработке за основу взяли сразу две линейки модульного оборудования: Acti9 (Schneider Electric) и S200 (АВВ).
- Применительно к линейке модульного оборудования Systeme9 двойная сертификация — это соответствие устройств серии сразу двум стандартам: ГОСТ IEC 60947-2 для промышленности и ГОСТ IEC 60898-1 для жилых и коммерческих объектов. Это гарантирует универсальность применения и безопасность в любых условиях эксплуатации. Не секрет, что к промышленному оборудованию предъявляются повышенные требования по сравнению с бытовым. Для модульного оборудования это номинальная наибольшая отключающая способность (Icn) по ГОСТ IEC 60898-1-2020, номинальная предельная наибольшая отключающая способность (Icu) по ГОСТ IEC 60947-2-2021, номинальная рабочая наибольшая отключающая способность (Ics) по ГОСТ IEC 60947-2-2021, износостойкость и класс изоляции.
- К счастью, нет. На Systeme9 гребенчатую шину снимать со всей группы не нужно. Клеммы с фиксацией и особая геометрия корпуса позволяют изъять, к примеру, автоматический выключатель из группы, не высвобождая остальные аппараты от гребенки. У нас есть видео на эту тему.Смотреть видео
- Представьте, произошла аварийная ситуация, АВДТ выполнил свою защитную роль и отключил отходящую линию. Теперь нужно понять, что стало причиной аварии — короткое замыкание между фазным и нулевым проводником или замыкание на землю. О первом вам скажет красный индикатор сработавшего АВДТ, о втором — синий.
- Это зеленый флажок на рукояти модульного аппарата, который позволяет легко определить, замкнута ли цепь или разомкнута. Нет индикатора даже при опущенной рукояти — значит, цепь по-прежнему не разомкнута (например, произошло спекание контактов). Все для вашей безопасности!
