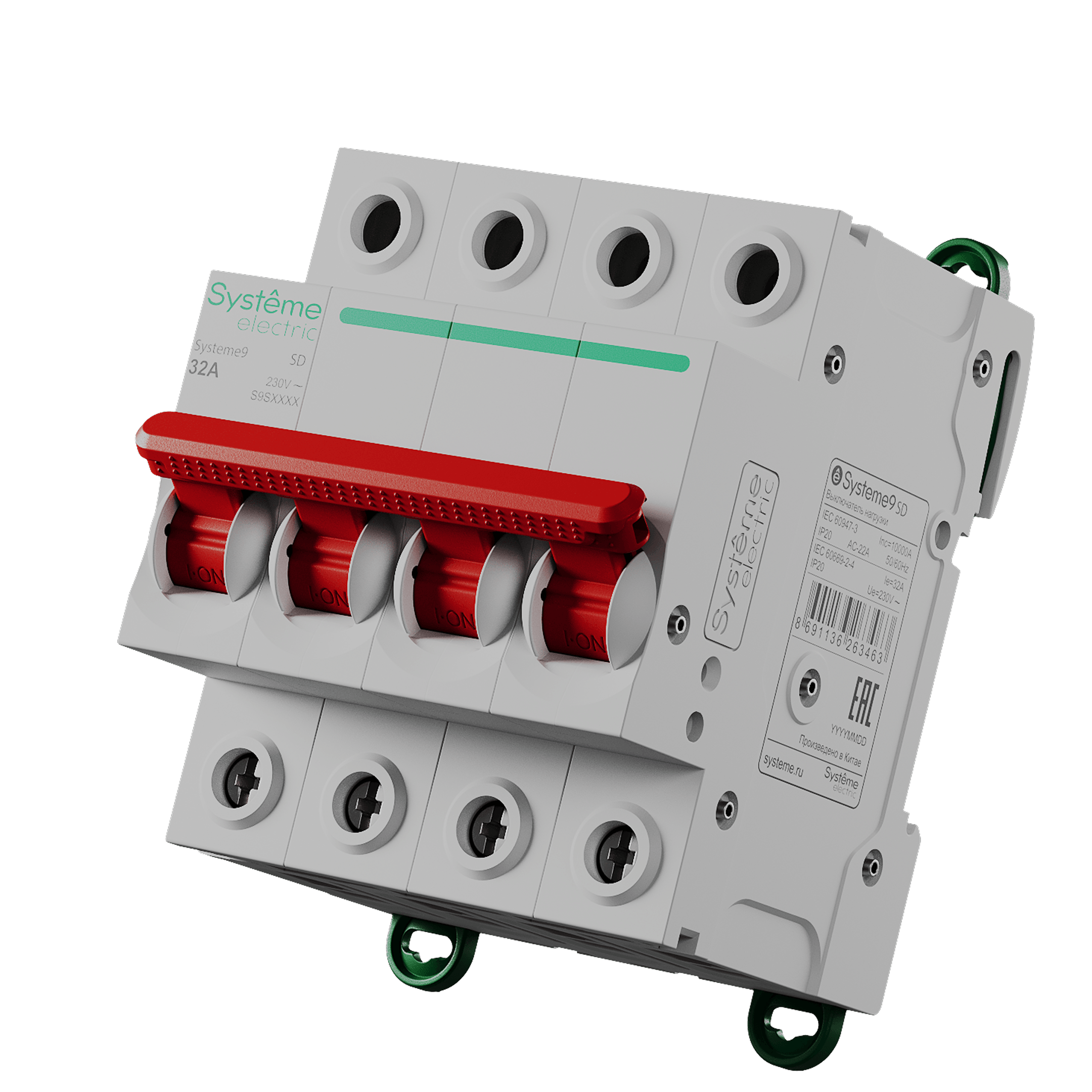

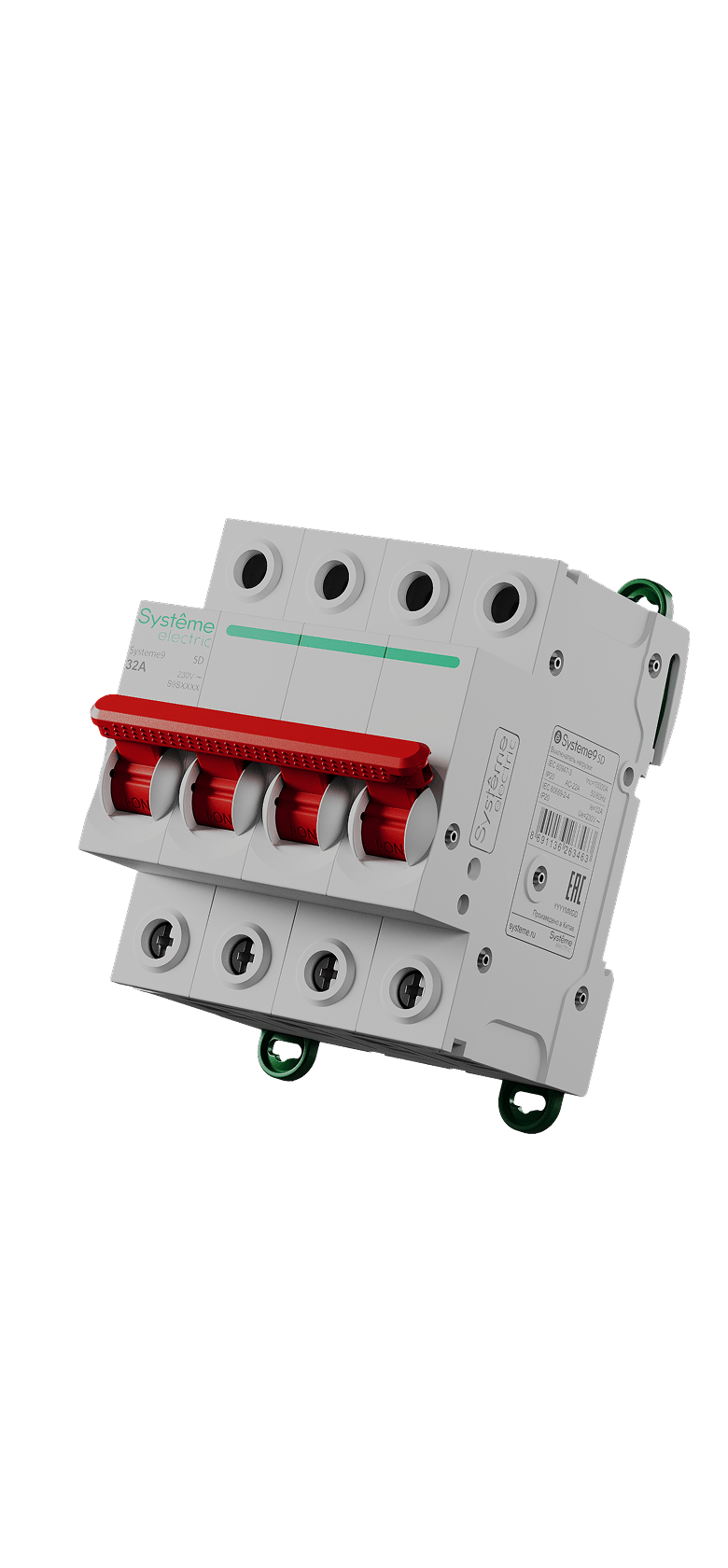

Выключатели
нагрузки

Создан на базе платформ Acti9 от Schneider Electric и S200 от ABB. Сочетает в себе лучшие качества обеих серий

Увеличенное количество циклов срабатывания обеспечивает длительный срок службы устройств

20 000

Механических циклов

до15 000

Электрических циклов

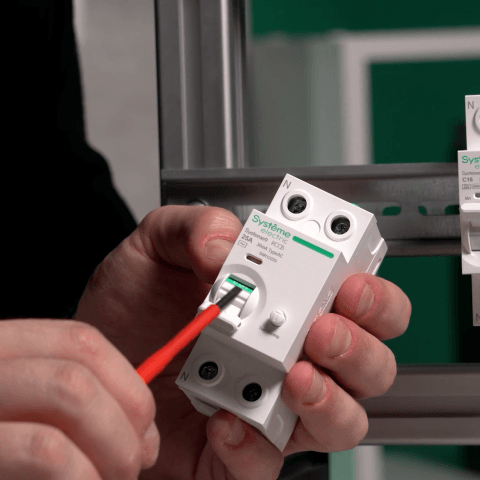

Индикация реального положения контактной группы позволяет легко определить, находится ли аппарат в замкнутом или разомкнутом положении. Зелёный индикатор в основании рукояти отображает фактическое состояние контактов, независимо от её положения

Индикация реального положения контактной группы (ВН)

Инструкции, характеристики и схема подключения есть прямо на устройстве — маркировка нанесена с помощью лазерной гравировки и литья, не истираясь и не выцветая со временем даже при агрессивных внешних воздействиях

Возможность подключения питания как сверху, так и снизу. Корпус изделия может быть смонтирован в любом положении, а подвод питания подключен свеху и снизу

360°

универсальный монтаж

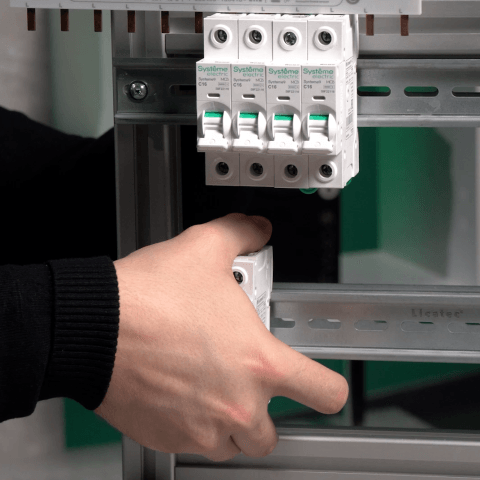

Двухпозиционные защелки
сверху и снизу для крепления на DIN-рейке ускоряют замену, повышают удобство сборки и делают возможной установку одной рукой

×2

Устройства одинаково подходят для эксплуатации как в суровых зимних условиях, так и в жарком климате — конструкция и материалы выдерживают значительные термические нагрузки, продлевая срок службы аппаратов

−25...+60 °C

Расширенный температурный диапазон

Стойкость к импульсному напряжению гарантирует сохранение высоких изоляционных свойств оборудования, что актуально в случае частых коммутационных перенапряжений на промышленных объектах

6 кВ

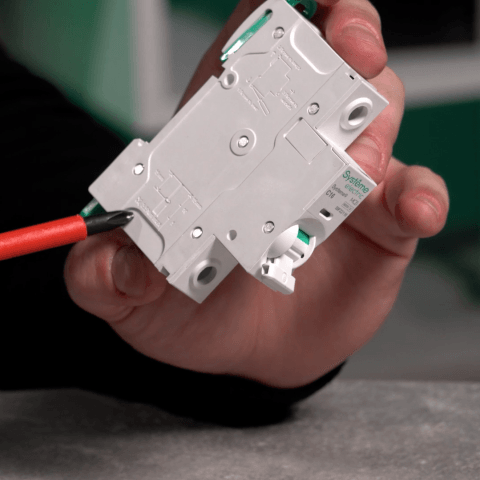

Двукратно увеличенный момент затяжки винтовых клемм обеспечивает более надёжное соединение проводников, снижая риск ослабления контактов и увеличивая интервал между их протяжками

3,5Н·м

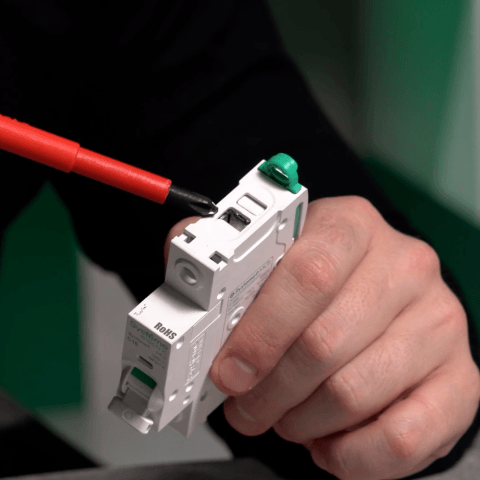

Двойные безопасные клеммы раздельного монтажа проводников позволяют одновременно подключать кабели и шины типа PIN — это решение для профессионалов, значительно сокращающее время сборки и количество используемых компонентов

на15–20%

сокращается время монтажа щита

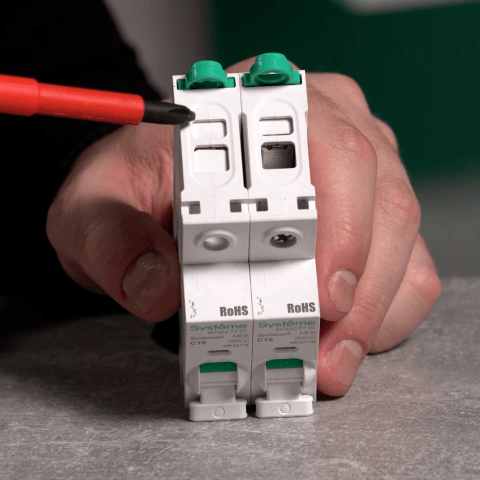

Защитные изоляционные шторки на каждой из клемм предохраняют пользователя от случайного прикосновения к токоведущим частям и исключают ошибки при подключении проводников

2 ×

защитные шторки на всех клеммах

Механизм мгновенного включения предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти — это минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, продлевая срок службы всей системы

Ярко-красный рычаг сразу виден в щите, позволяя быстрее отреагировать в случае необходимости аварийного отключения

Характеристики

Основные характеристики

Номинальный ток In, А
16-125
Категория применения
АС-22А
Номинальное рабочее напряжение Ue, В переменный ток
- 1Р
  230
- 2Р, 3Р, 4Р
  440
Напряжение изоляции Ui, В переменный ток
- 1Р
  250
- 2Р, 3Р, 4Р
  500
Номинальное импульсное напряжение Uimp, В
6 000
Номинальный кратковременно выдерживаемый ток Icw, А
- 16-63 А
  1260, 1 с
- 80-125 А
  1500, 1 с
Номинальная наибольшая включающая способность Icm, А
- 16-63 А
  4 200
- 80-125 А
  5 000
Номинальный условный ток короткого замыкания Iq, А
- 16-63 А
  6 000
- 80-125 А
  10 000

Прочие характеристики

Степень загрязнения
III
Электрическая износостойкость (циклы)
- 16-63 А
  15 000
- 80, 100 А
  10 000
- 125 А
  2 500
Механическая износостойкость (циклы)
20 000
Температура эксплуатации
-25… +60 °С
Температура хранения
-40… +85 °С
Количество полюсов
1, 2, 3, 4
Механизм мгновенного включения
да

Выключатели нагрузки S9S используются для управления и коммутации цепей под нагрузкой, а также для выполнения фукнции разъединения в промышленных электроустановках в соответствии с ГОСТ IEC 60669-2-4

Конфигуратор

Фотогалерея

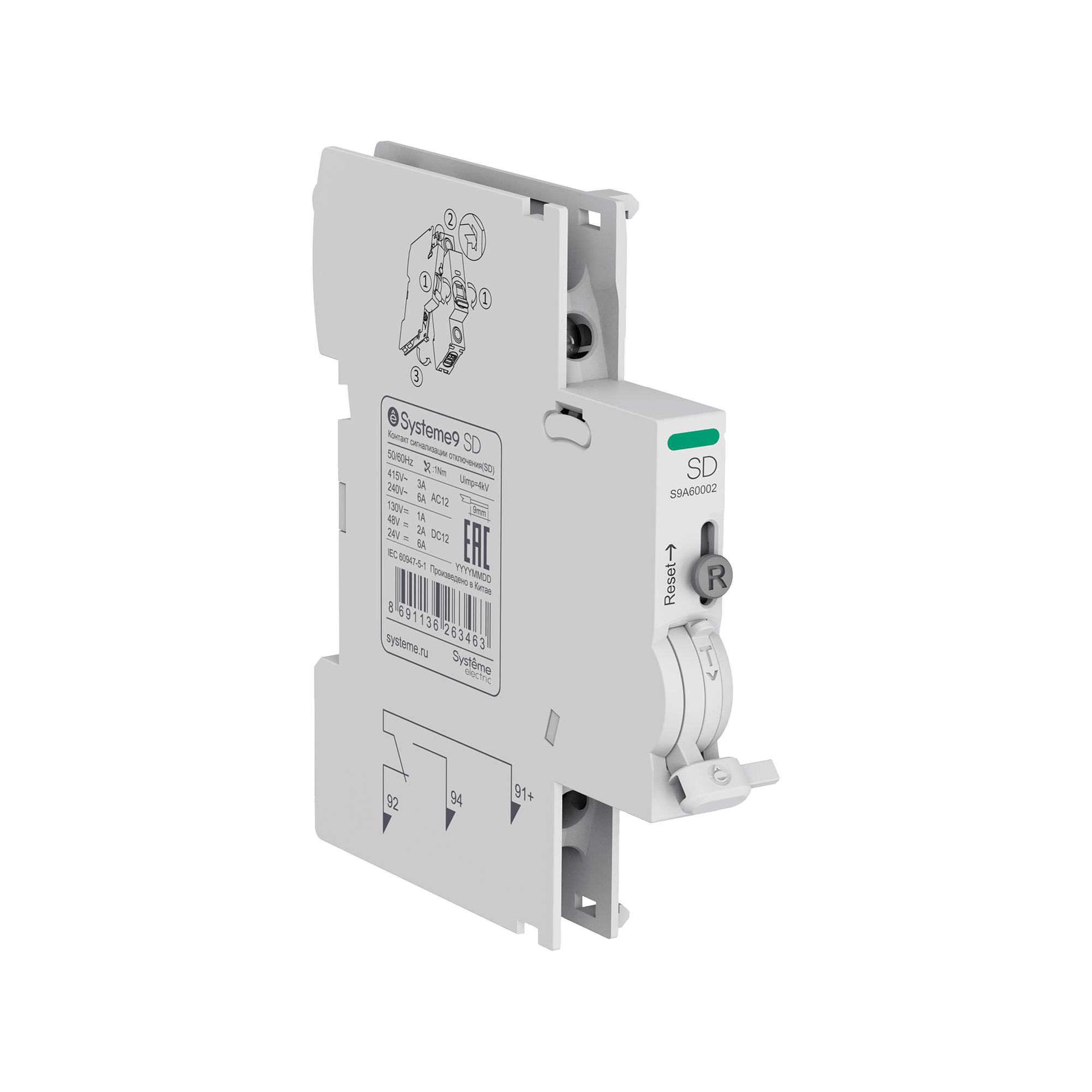

Аварийный контакт (SD)

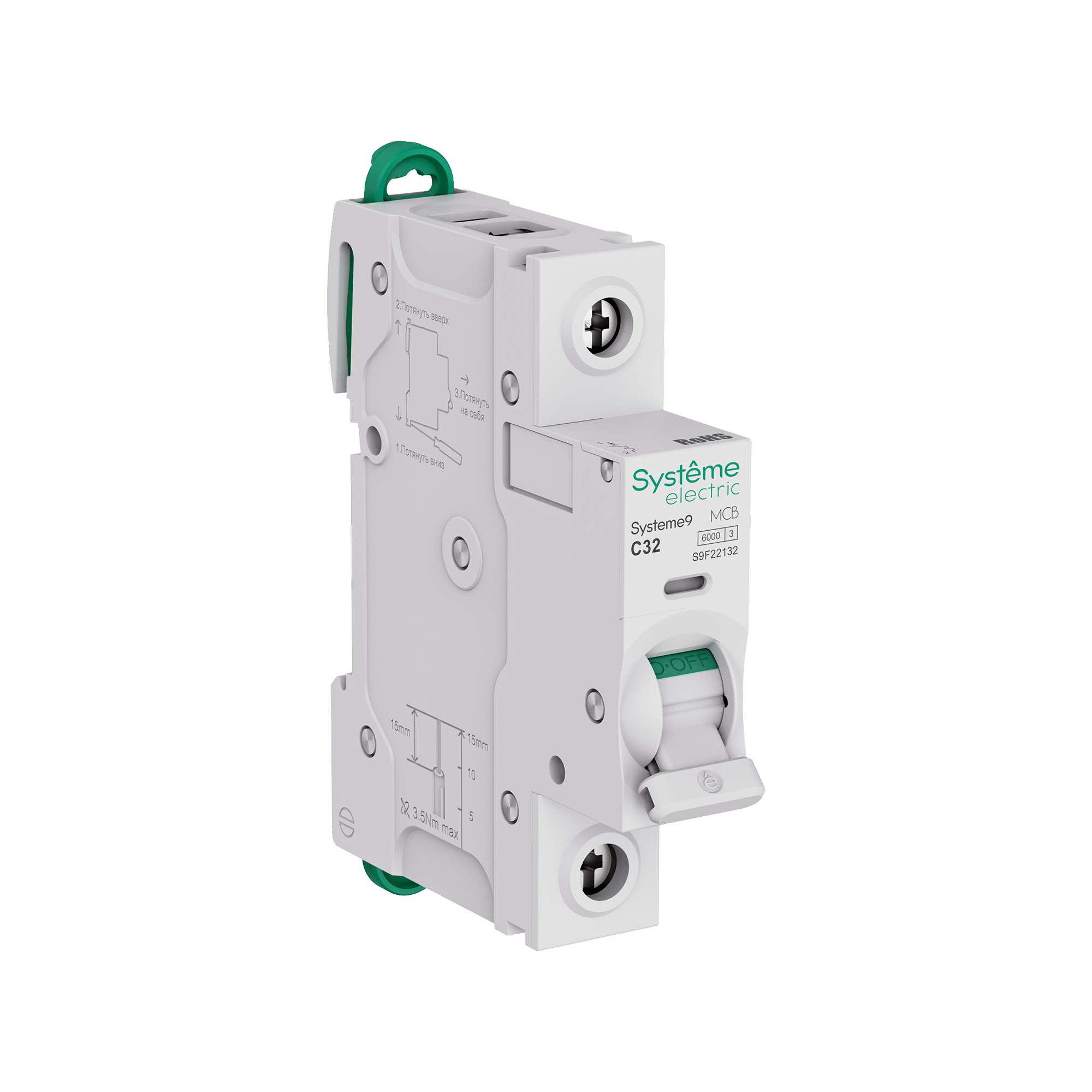

Автоматический выключатель 6кА 1P

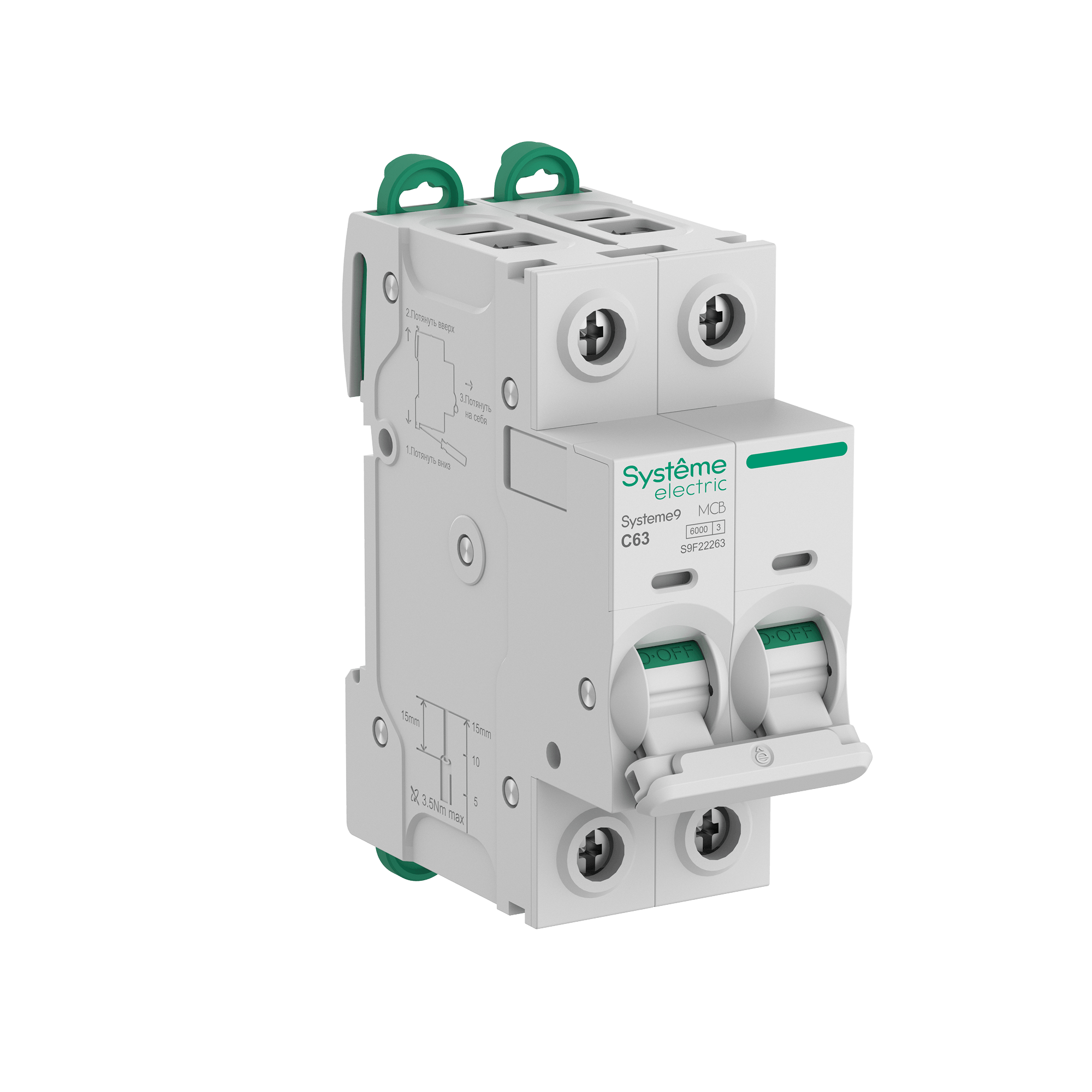

Автоматический выключатель 6кА 2P

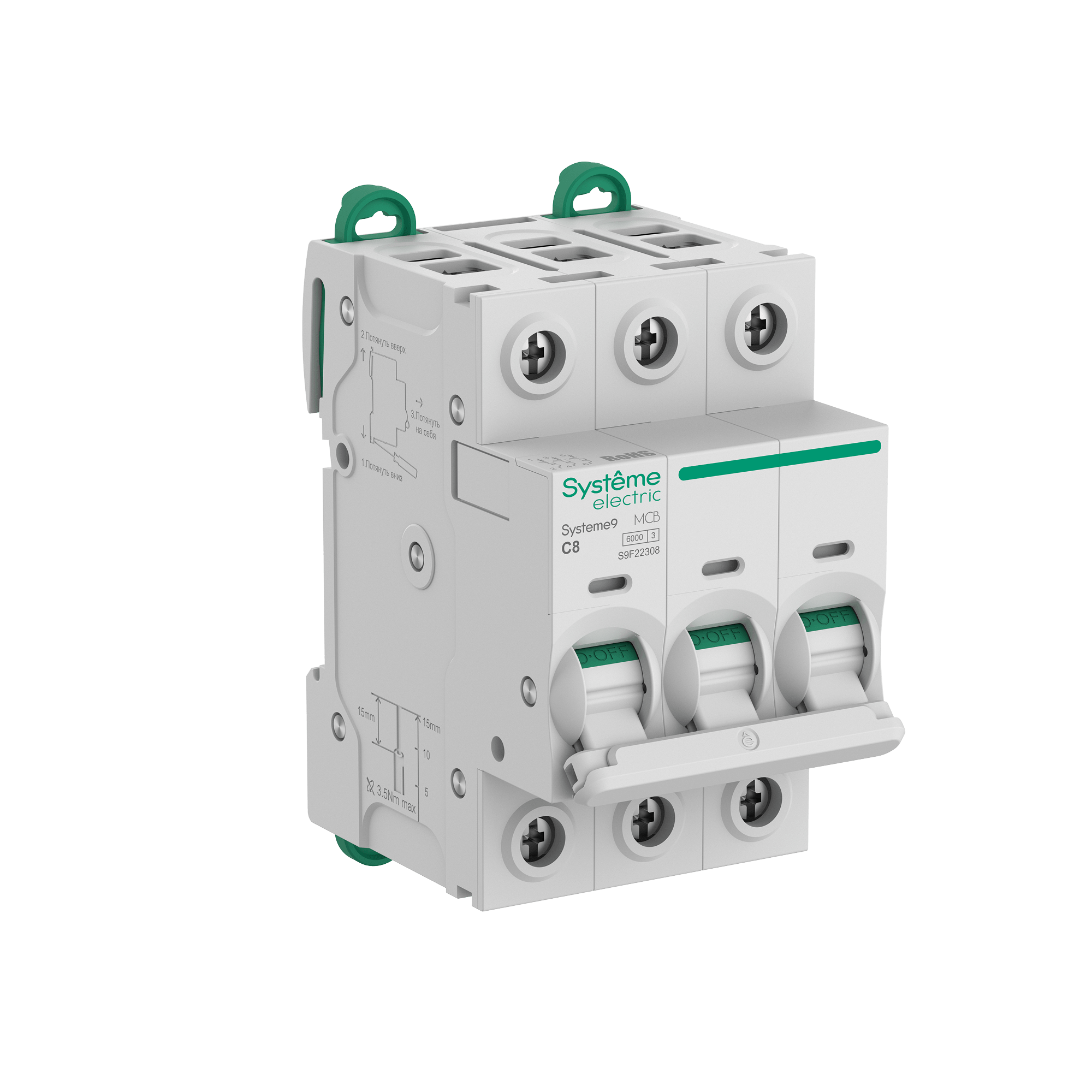

Автоматический выключатель 6кА 3P

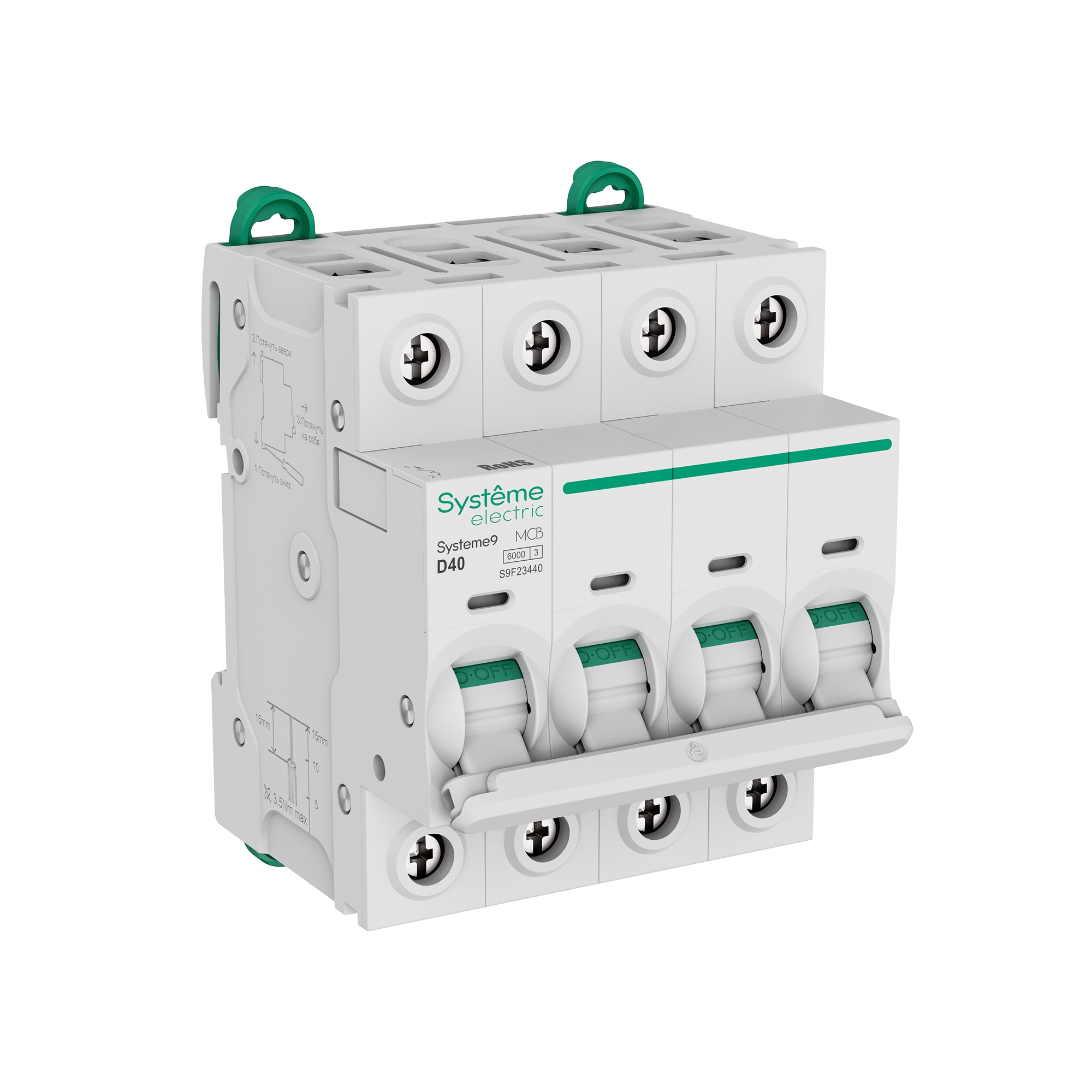

Автоматический выключатель 6кА 4P

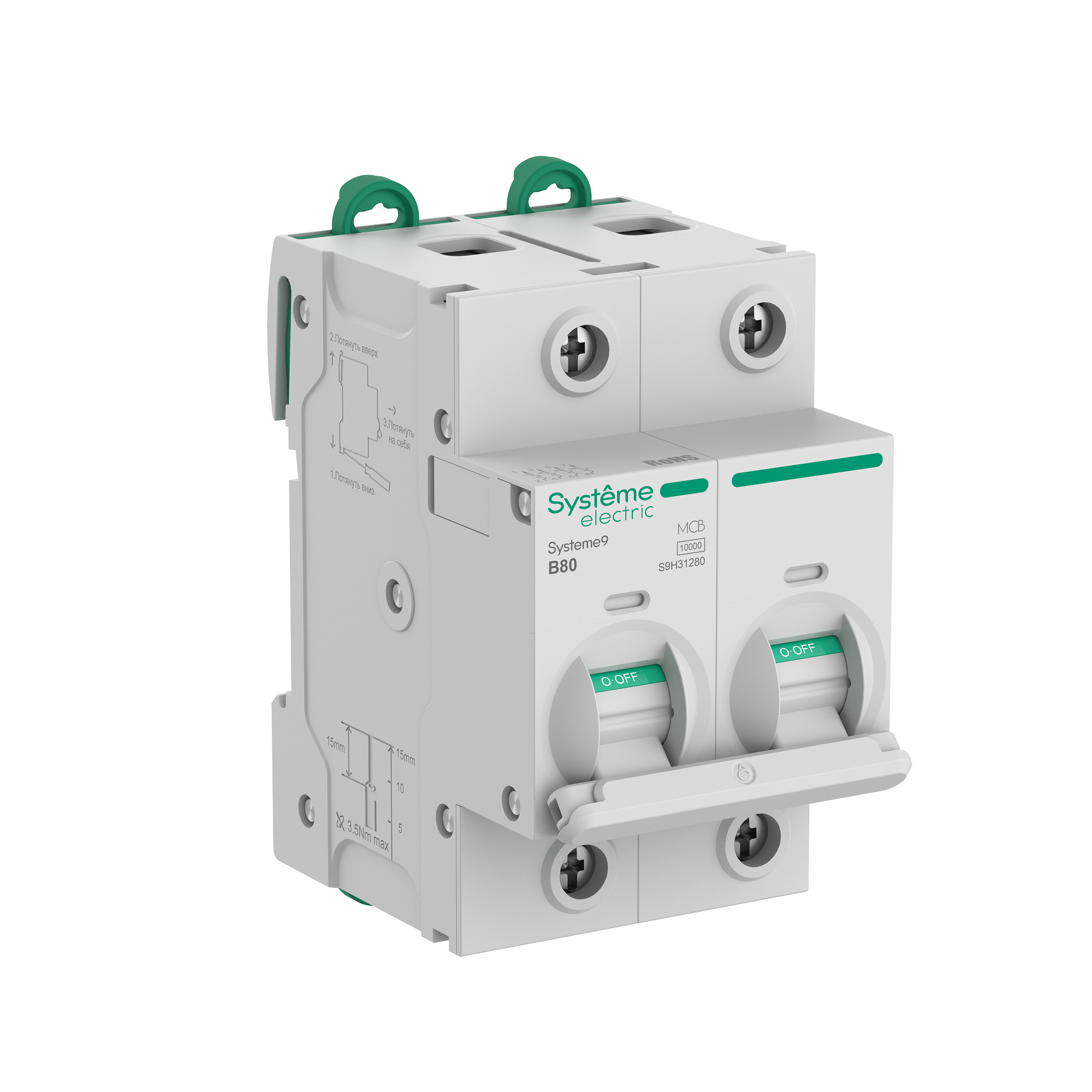

Автоматический выключатель 10 кА 2P

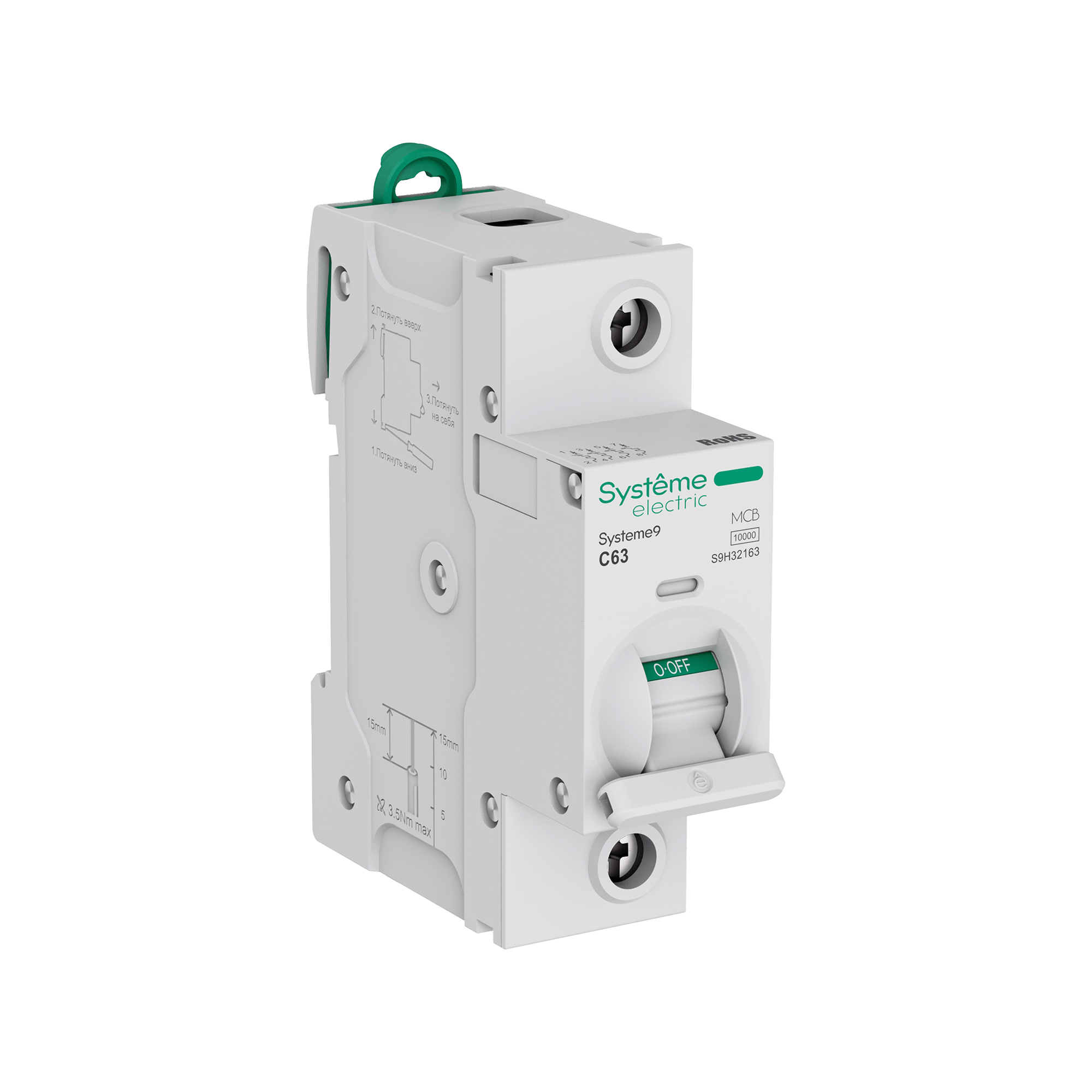

Автоматический выключатель 10кА 1P

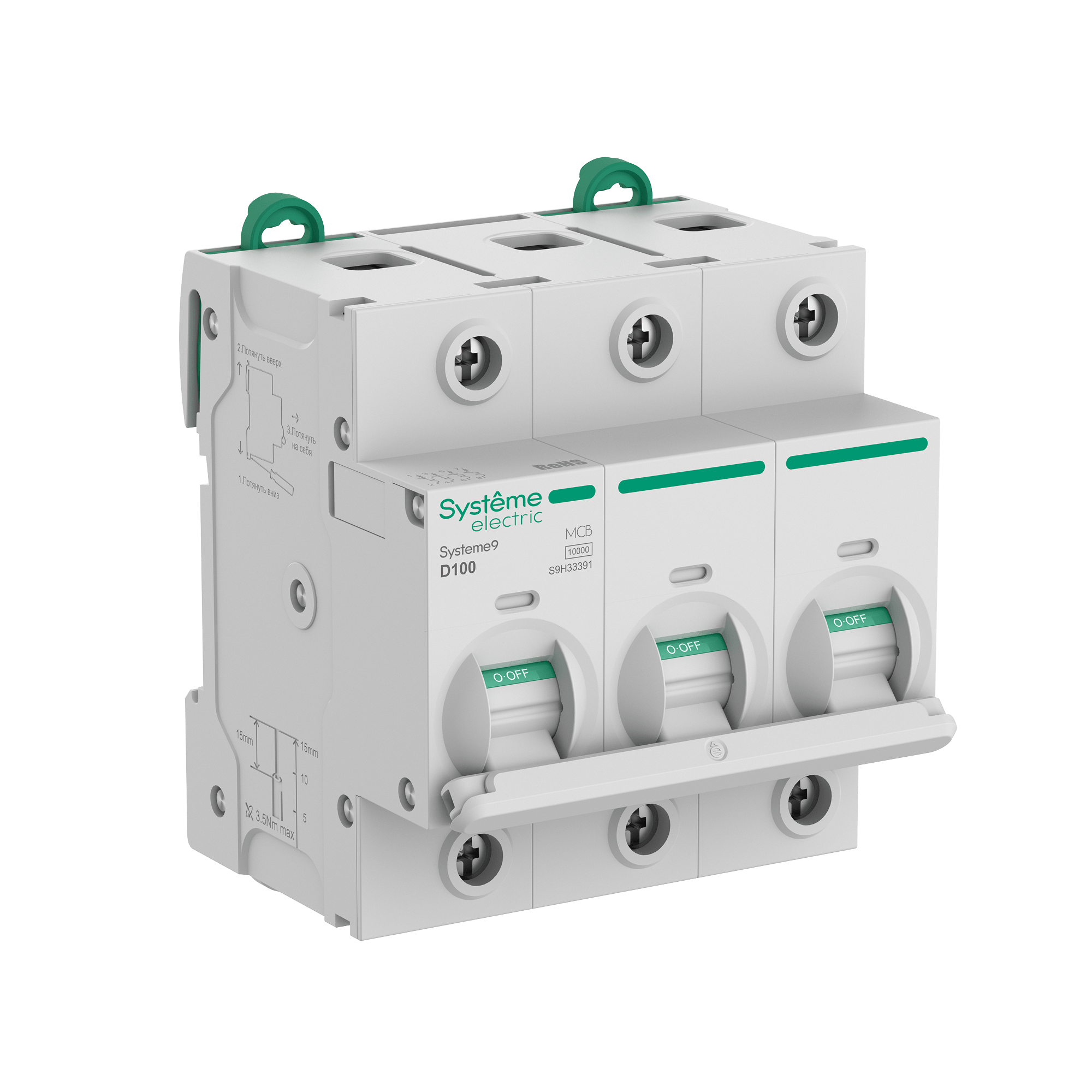

Автоматический выключатель 10кА 3P

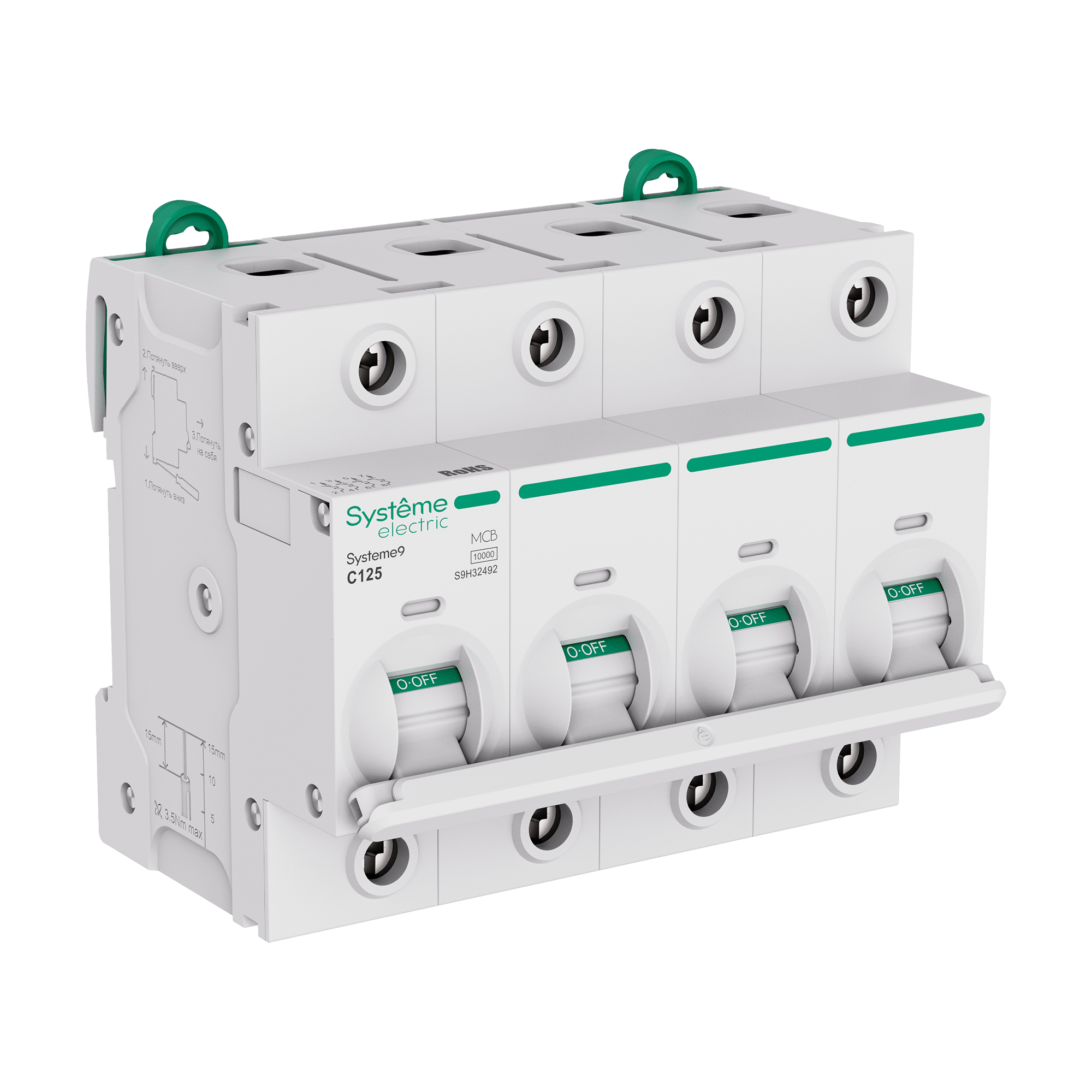

Автоматический выключатель 10кА 4P

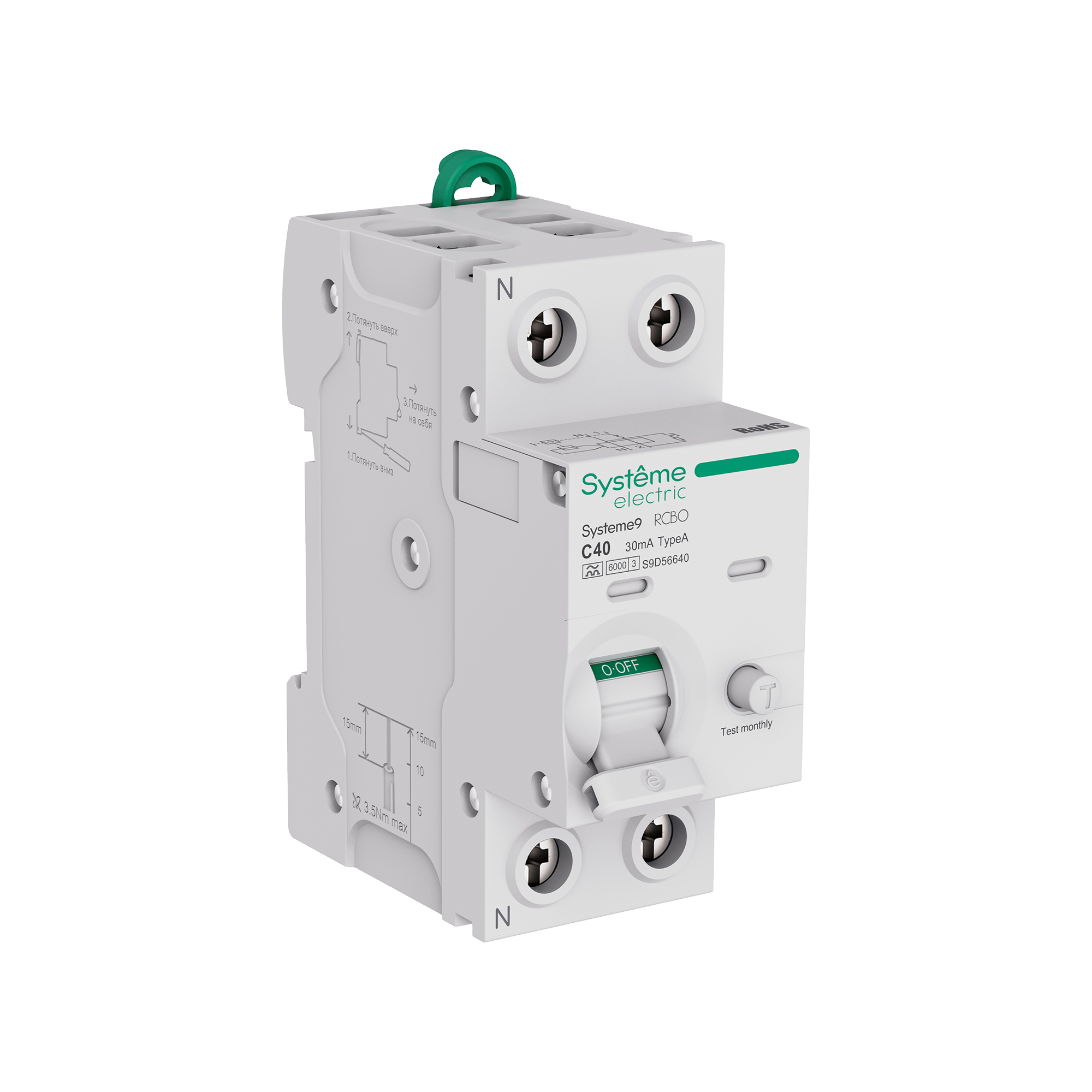

Автоматический выключатель дифференциального тока

Блок дифференциального тока (БДТ) 2P

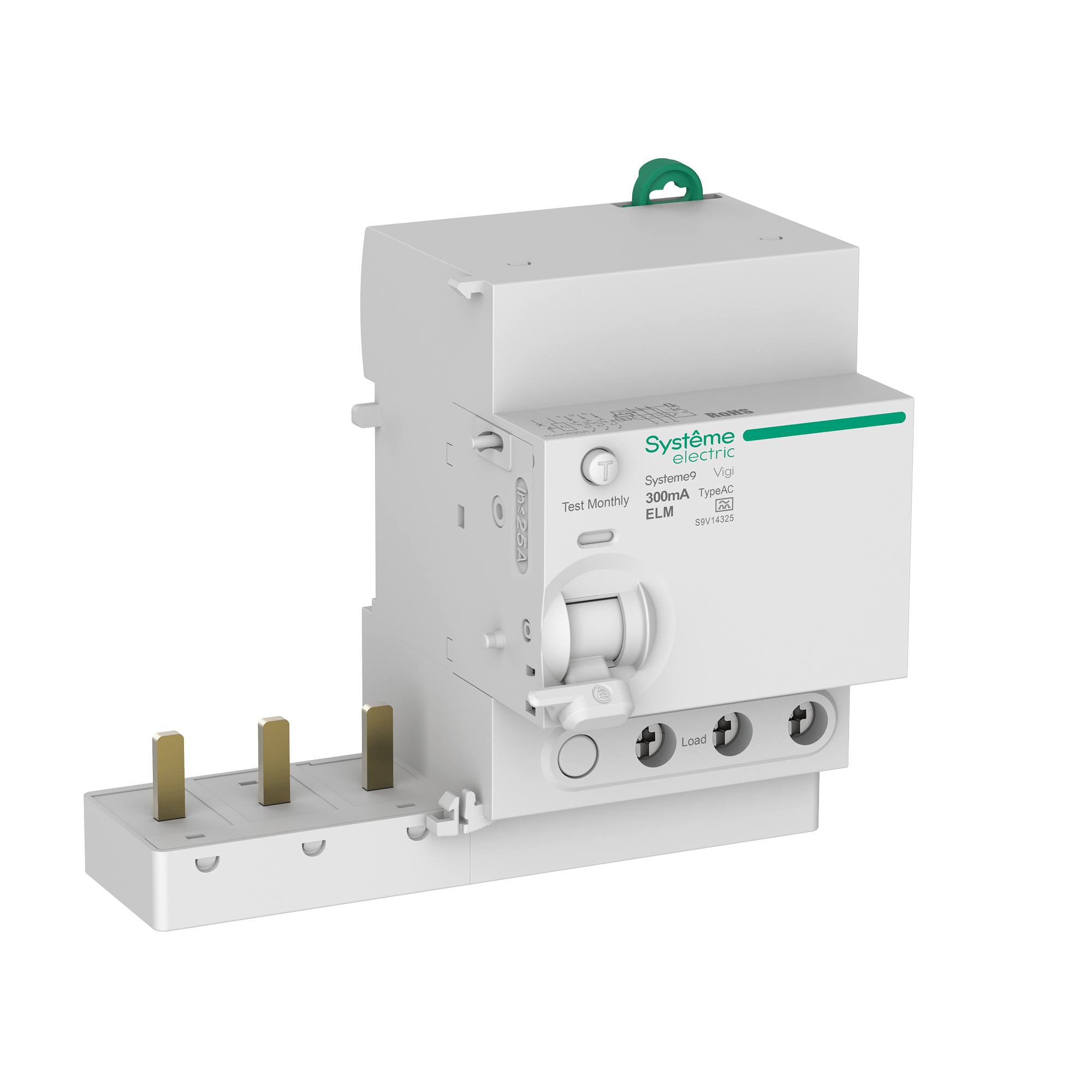

Блок дифференциального тока (БДТ) 3P

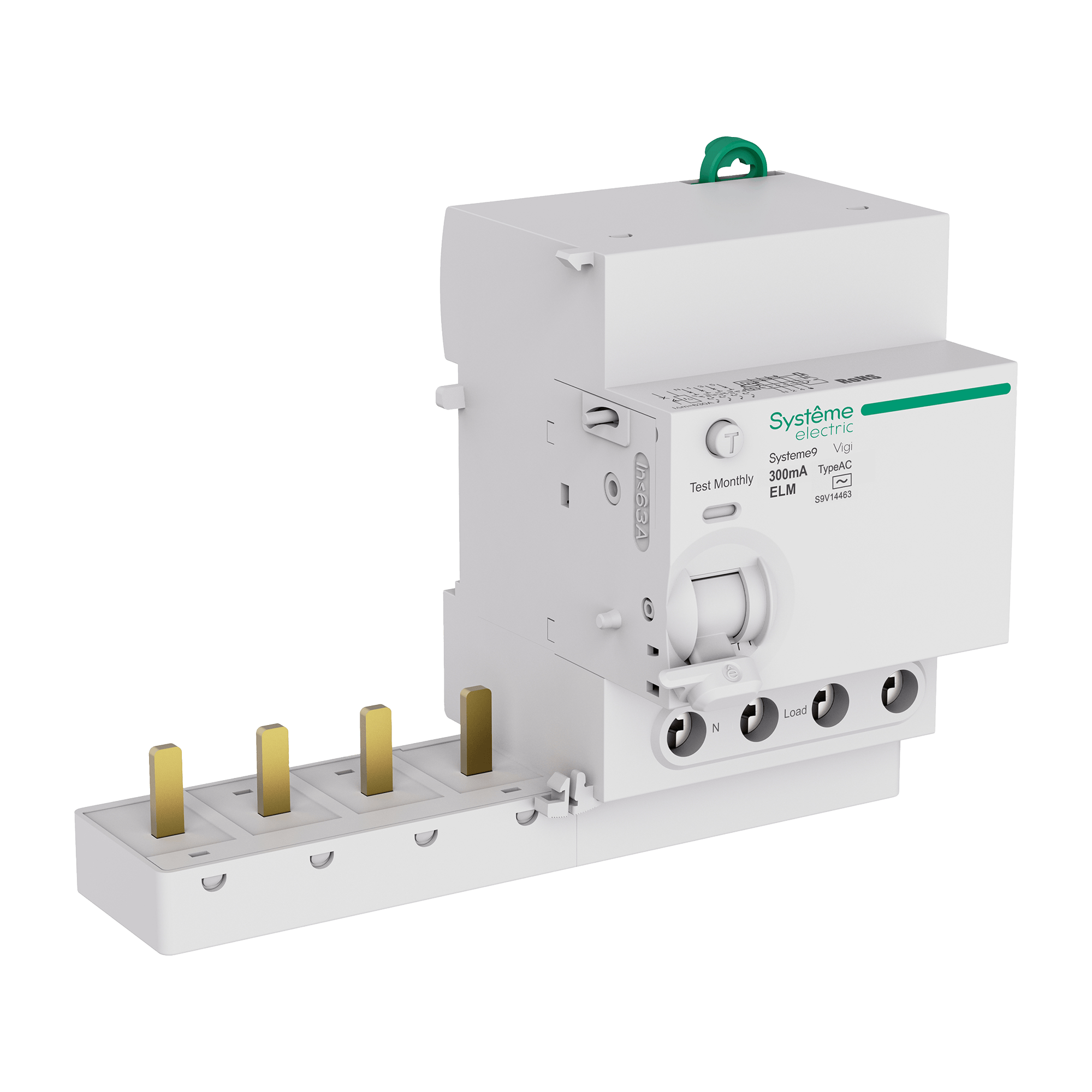

Блок дифференциального тока (БДТ) 4P

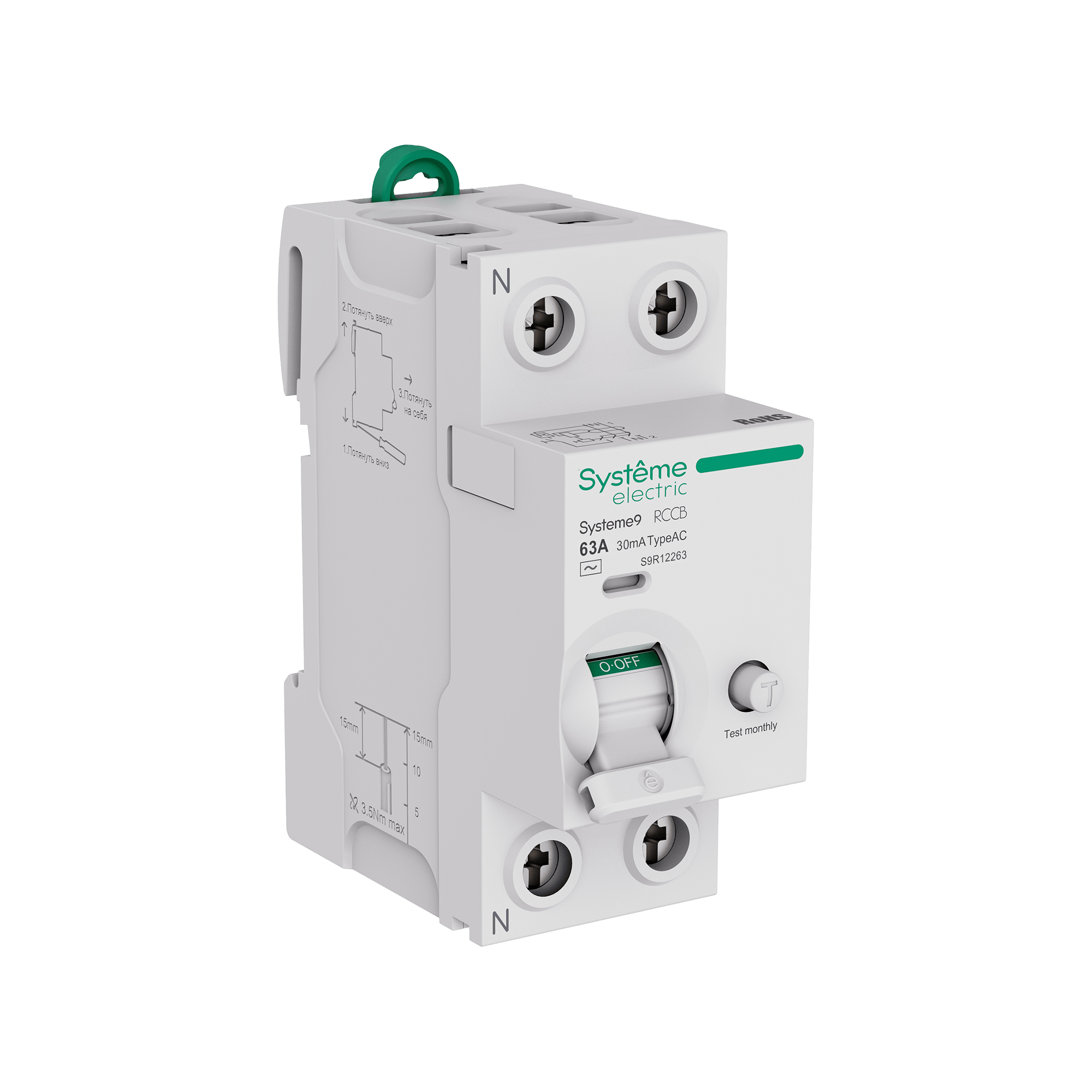

Выключатель дифференциального тока 2P

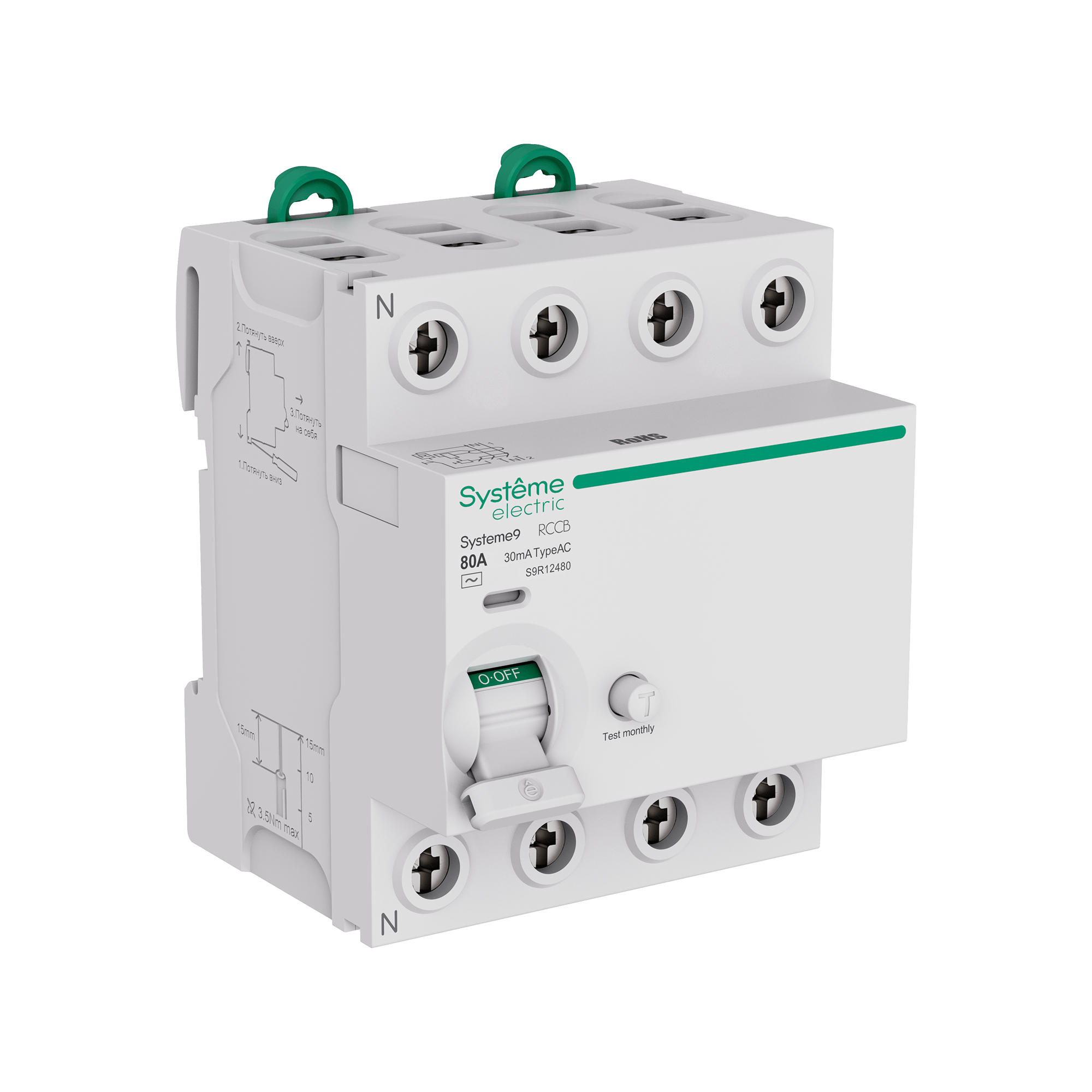

Выключатель дифференциального тока 4P

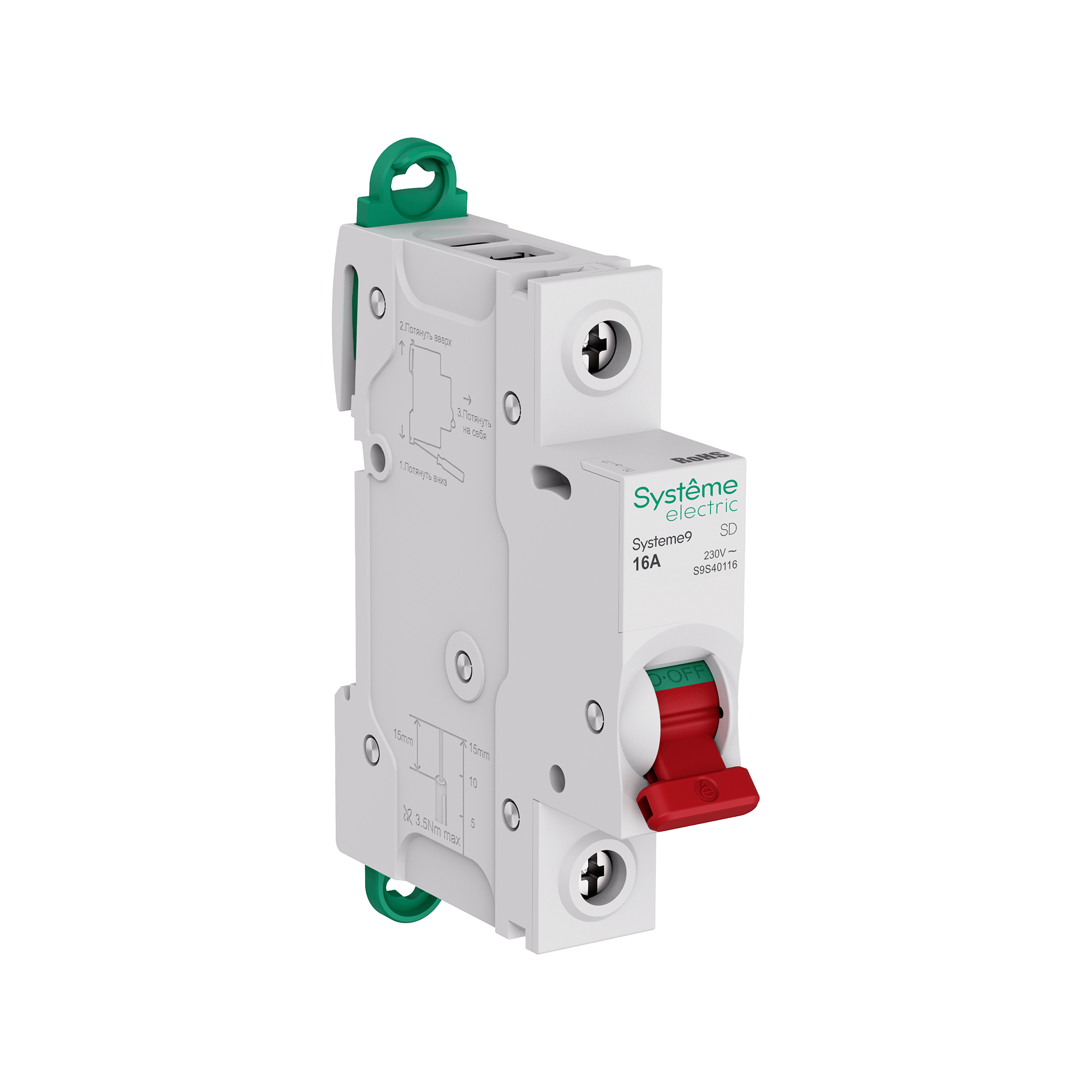

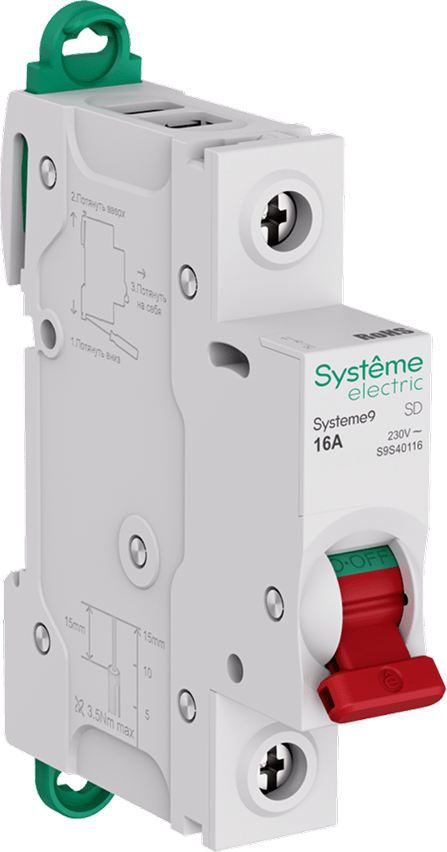

Выключатель нагрузки 1P

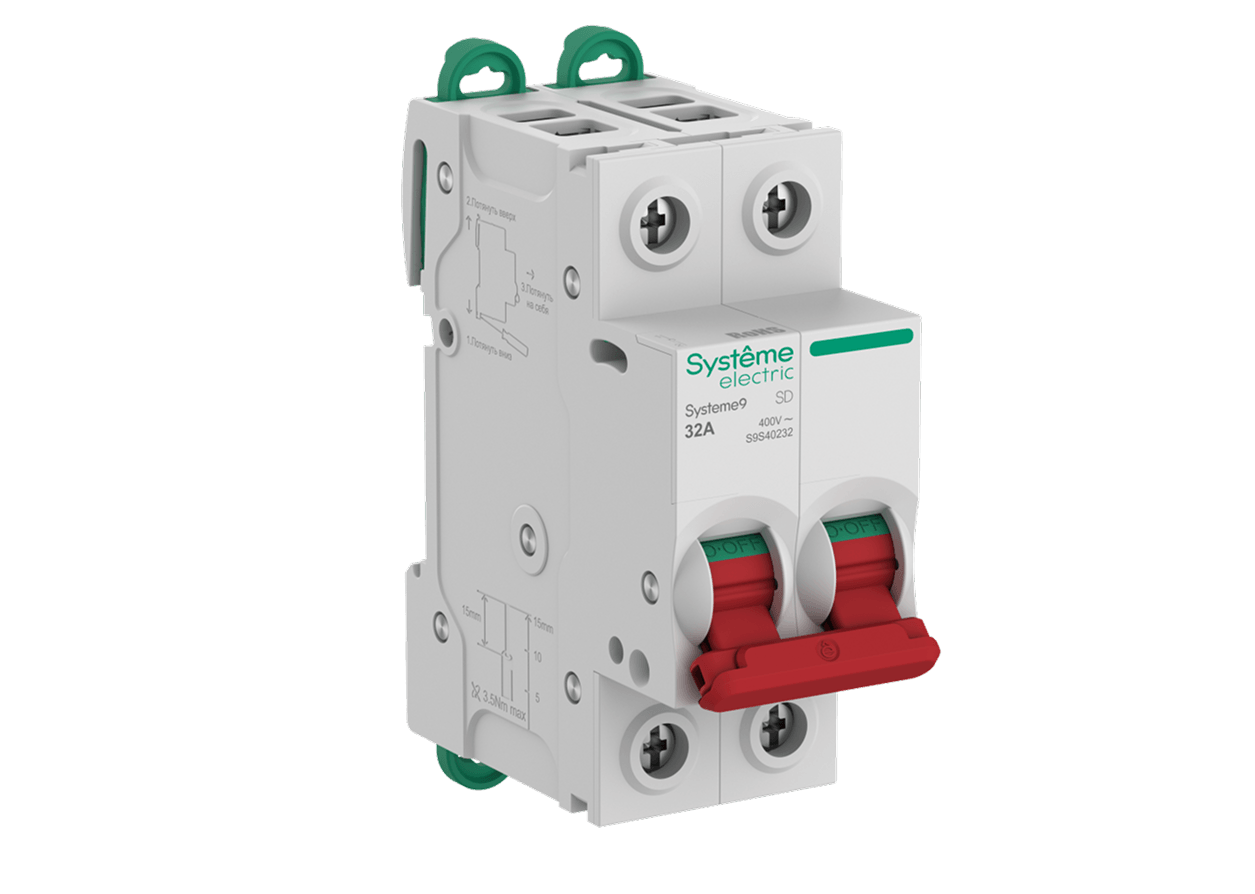

Выключатель нагрузки 2P

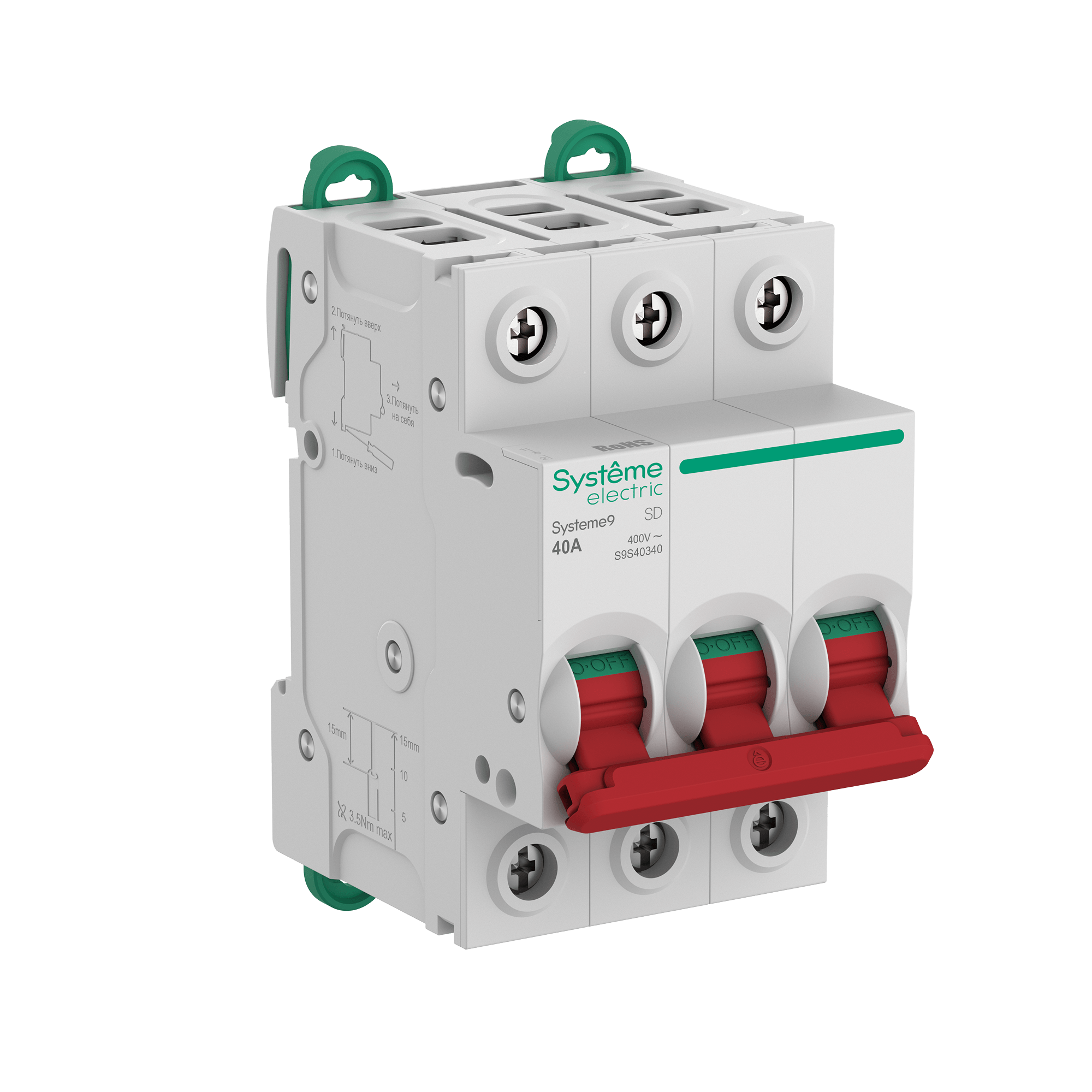

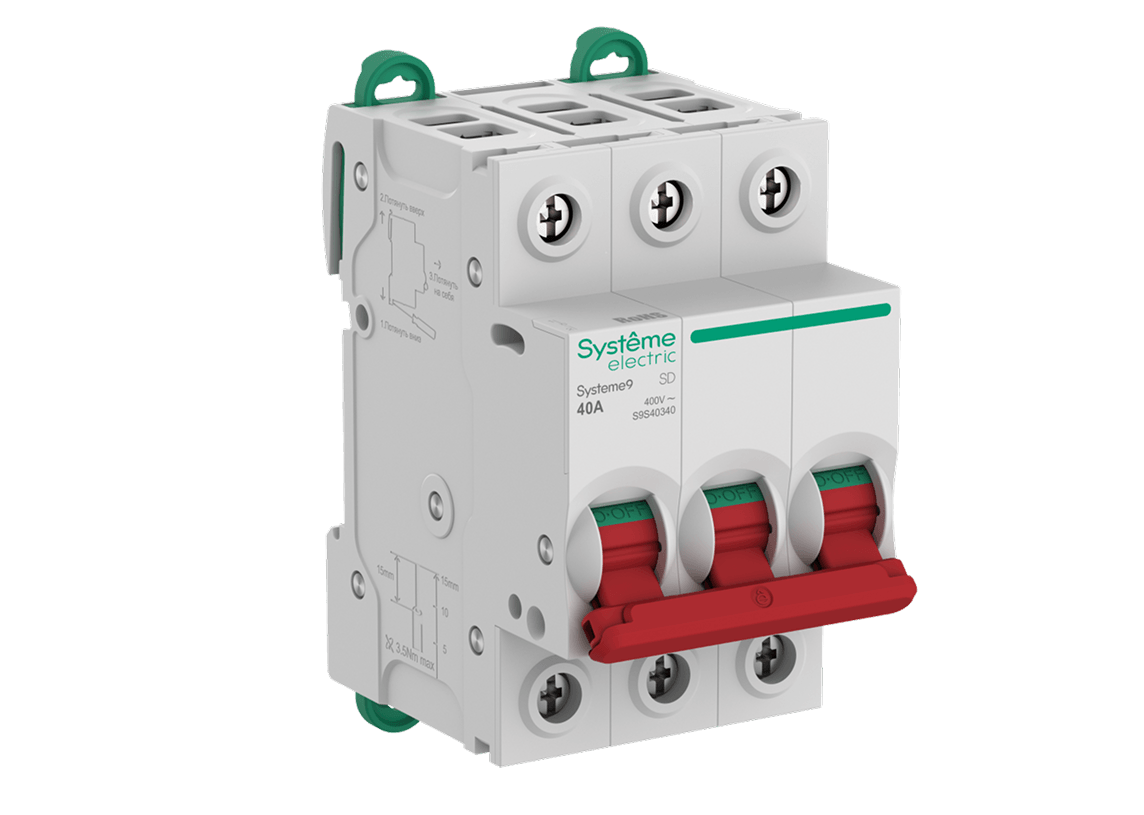

Выключатель нагрузки 3P

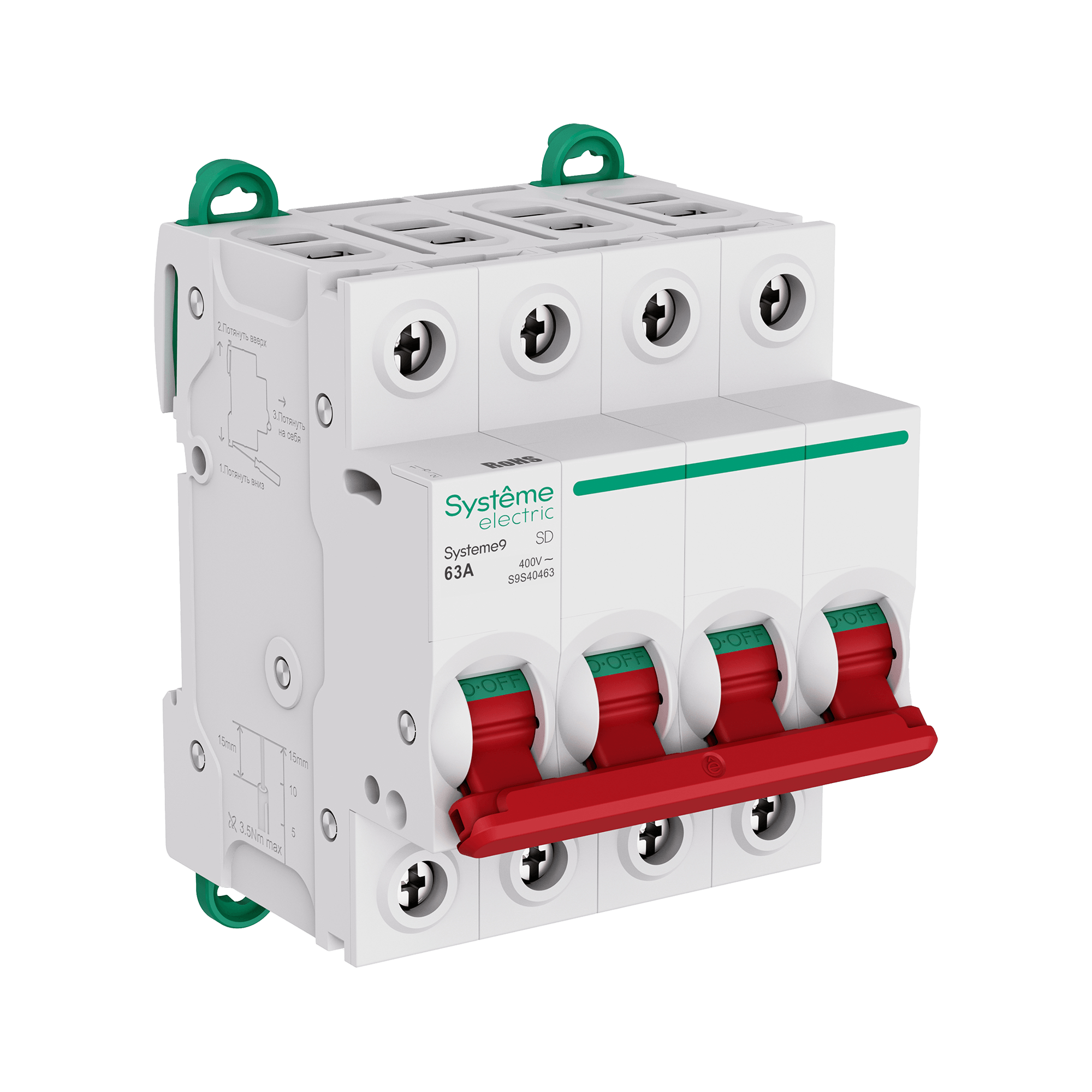

Выключатель нагрузки 4P

Независимый расцепитель (MX)

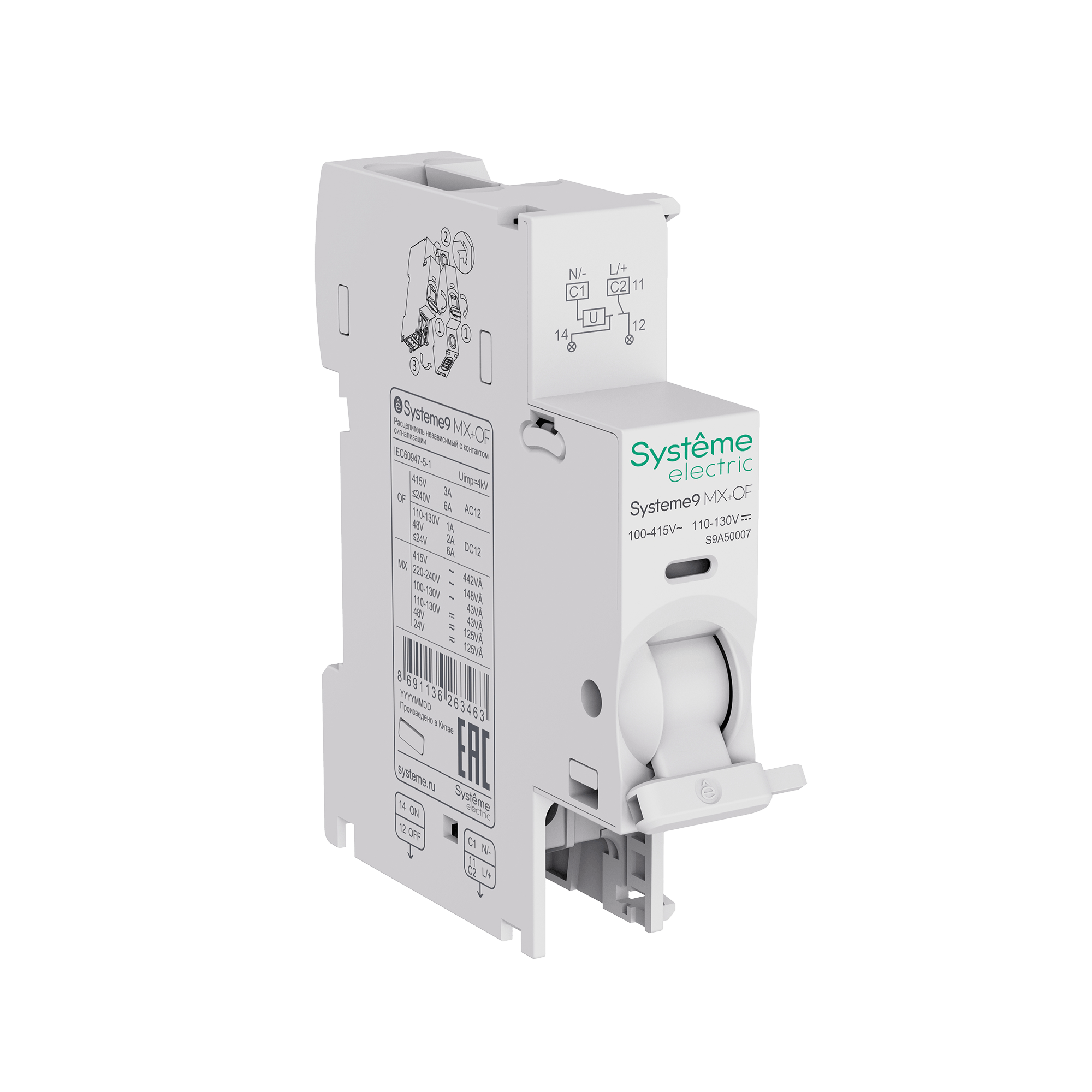

Независимый расцепитель с контактом сигнализации положения (MX+OF)

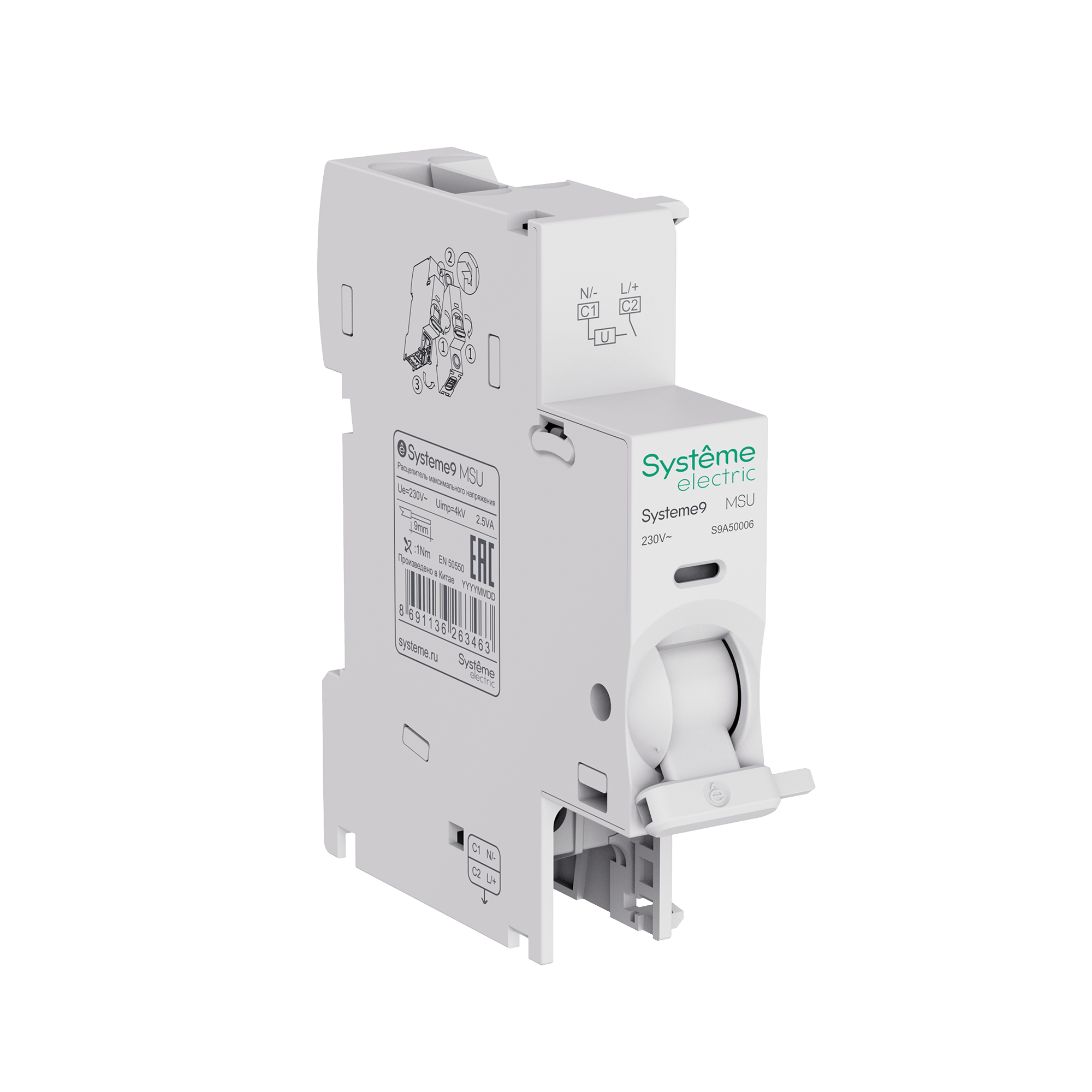

Расцепитель максимального напряжения (MSU)

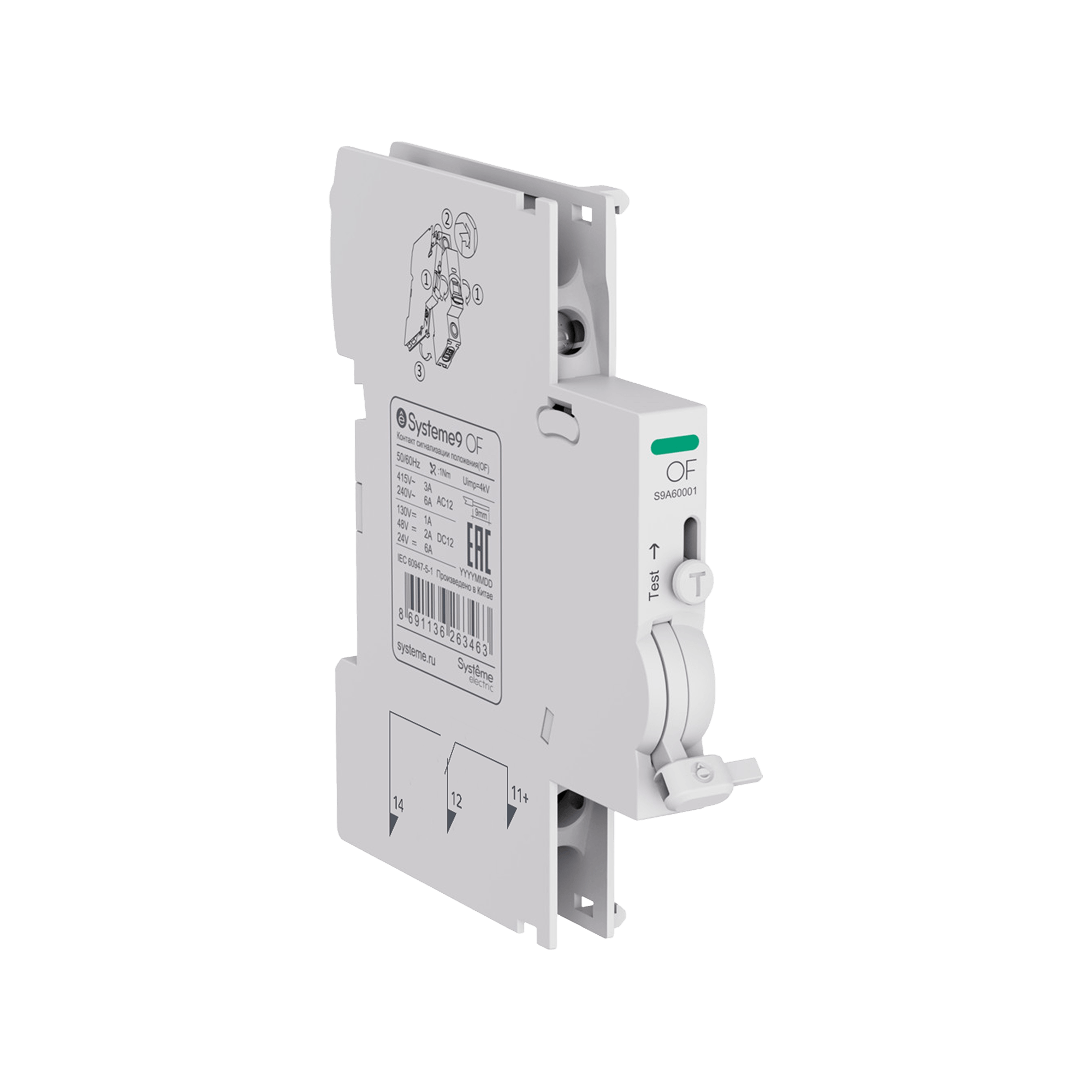

Сигнальный контакт (OF)

Видео

Синергия технологий

Испытания расцепления контакта

Испытания теплом

Испытания огнем

Как возникает и гаснет дуга

Обзор и функции АВДТ

Выключатели
нагрузки

Приобретайте на маркетплейсе или у официальных партнеров

Купить Наши партнёры

Остались вопросы?

Если у вас остались вопросы, прочитайте ответы ниже или свяжитесь с нами по телефону, почте или в Telegram

Мы подготовили статью, объясняющую особенности выключателей дифференциального тока (ВДТ или УЗО) и автоматических выключателей дифференциального тока (АВДТ или дифавтомат), которая рассказывает об их отличиях и вариантах применений.
Подробнее в нашем блоге
Разумеется, мы как производители рекомендуем пользоваться специализированным инструментом. В данном случае — динамометрической отверткой. Но если ее нет под рукой, подойдет и обычная отвертка. Однако закручивать винты клемм нужно аккуратно, без сверхусилий, чтобы не повредить аппарат. При этом нельзя допускать слишком слабой затяжки, т. к. некачественный контакт «провод — клемма» имеет повышенное сопротивление. Следовательно, это место будет перегреваться и может привести к выходу из строя прибора. Кстати, мы в нашем Telegram-канале для профессиональных электриков задали точно такой же вопрос.
Читать в Telegram-канале
Величина количества циклов фактически определяет ресурс работы оборудования, который, в свою очередь, определяется его конструкцией и материалами. Серия модульного оборудования Systeme9 может похвастаться одними из самых высоких показателей в своем классе:

Автоматические выключатели (S9FN, S9FH и S9HH): без электричества — 20 тыс., с электричеством — 10 тыс.

Автоматические выключатели дифференциального тока (АВДТ или дифавтомат): без электричества — 20 тыс., с электричеством — 10 тыс.

Выключатели дифференциального тока (ВДТ или УЗО): без электричества - 20 тыс., с электричеством — 15 тыс. для аппаратов ≤ 63 А и 10 тыс. для аппаратов ≥ 80 А.

Блоки дифференциального тока (Vigi): без электричества — 20 тыс., с электричеством — 10 тыс.

Выключатели нагрузки: без электричества — 20 тыс., с электричеством — 15 тыс. (аппараты на 16–63 A), 10 тыс. (аппараты на 80 и 100 A) и 2,5 тыс. (аппараты на 125 A).
Питающий фазный и нулевой провода могут подключаться с любой стороны автоматического выключателя, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
Питающий фазный и нулевой провода могут подключаться с любой стороны АВДТ, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
Питающий фазный и нулевой провода могут подключаться с любой стороны ВДТ (УЗО), но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
Питающий фазный и нулевой провода могут подключаться с любой стороны выключателя нагрузки, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
Назначение выключателя нагрузки — обеспечивать механический разрыв цепи, который производится вручную. Автоматический выключатель (автомат) также может выполнять роль расцепителя цепи, однако его главное назначение — защита энергосистемы от токов короткого замыкания и перегрузки.
Все аппараты серии Systeme9 можно устанавливать в любом положении. Однако рекомендуется устанавливать модульное оборудование в «нормальном» вертикальном положении, т. к. это не вызовет путаницы при обслуживании и эксплуатации, особенно в электротехнических щитах с большим числом компонентов.
Установка модульного оборудования на улице возможна при условии обеспечения требований ПУЭ. Для такого монтажа мы рекомендуем использовать специальные электротехнические металлические шкафы, которые имеют требуемый уровень IP — защиты от воздействия пыли и влаги.
Обе серии модульного оборудования сделаны на одной платформе и производятся на одном заводе в Китае. Однако у серии Systeme9 есть несколько технических преимуществ, т. к. при ее разработке за основу взяли сразу две линейки модульного оборудования: Acti9 (Schneider Electric) и S200 (АВВ).
Применительно к линейке модульного оборудования Systeme9 двойная сертификация — это соответствие устройств серии сразу двум стандартам: ГОСТ IEC 60947-2 для промышленности и ГОСТ IEC 60898-1 для жилых и коммерческих объектов. Это гарантирует универсальность применения и безопасность в любых условиях эксплуатации. Не секрет, что к промышленному оборудованию предъявляются повышенные требования по сравнению с бытовым. Для модульного оборудования это номинальная наибольшая отключающая способность (Icn) по ГОСТ IEC 60898-1-2020, номинальная предельная наибольшая отключающая способность (Icu) по ГОСТ IEC 60947-2-2021, номинальная рабочая наибольшая отключающая способность (Ics) по ГОСТ IEC 60947-2-2021, износостойкость и класс изоляции.
К счастью, нет. На Systeme9 гребенчатую шину снимать со всей группы не нужно. Клеммы с фиксацией и особая геометрия корпуса позволяют изъять, к примеру, автоматический выключатель из группы, не высвобождая остальные аппараты от гребенки. У нас есть видео на эту тему.
Смотреть видео
Представьте, произошла аварийная ситуация, АВДТ выполнил свою защитную роль и отключил отходящую линию. Теперь нужно понять, что стало причиной аварии — короткое замыкание между фазным и нулевым проводником или замыкание на землю. О первом вам скажет красный индикатор сработавшего АВДТ, о втором — синий.
Это зеленый флажок на рукояти модульного аппарата, который позволяет легко определить, замкнута ли цепь или разомкнута. Нет индикатора даже при опущенной рукояти — значит, цепь по-прежнему не разомкнута (например, произошло спекание контактов). Все для вашей безопасности!
